ADI亚德诺 ADF4108S 产品介绍

2026-03-09 0次

特性

带宽：7.0 GHz
3.2 V至3.6 V电源
独立的电荷泵电源(V_P)可在3.3 V系统中提供扩展的调谐电压
可编程双模预分频器：8/9、16/17、32/33或64/65
可编程电荷泵电流

可编程反冲防回差脉冲宽度
三线式串行接口
模拟和数字锁定检测
硬件和软件关断模式
利用ADIsimPLL可实现环路滤波器设计

产品详情和应用

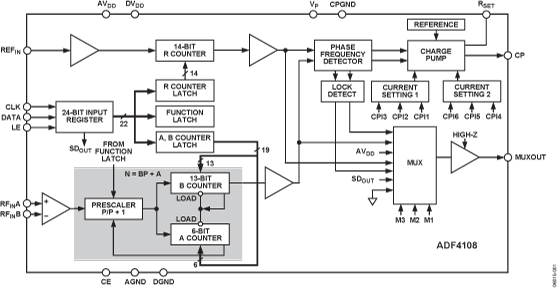

ADF4108频率合成器可以用来在无线接收机和发射机的上变频和下变频部分中，可用来实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。 A（6位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP + A)。此外，14位参考分频器（R计数器）允许PFD输入端的REF_IN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。其带宽极高(7GHz)，因此许多高频系统可以省去倍频器或预分频器，从而简化系统架构并降低成本。

应用

宽带无线接入
卫星系统
仪器仪表
无线局域网(LAN)
无线电通讯基站
