ADI亚德诺_ADF41020_产品介绍

ADI亚德诺 ADF41020 产品介绍

2026-03-09 0次

特性

最高18 GHz RF输入频率
集成式SiGe预分频器
与常见的ADF4106/ADF4107/ADF4108系列PLL软件兼容
2.85 V至3.15 V PLL电源供电

可编程电荷泵电流
可编程双模预分频器：8/9、16/17、32/33、64/65
三线式串行接口
模拟至数字锁定检测
硬件和软件关断模式

产品详情和应用

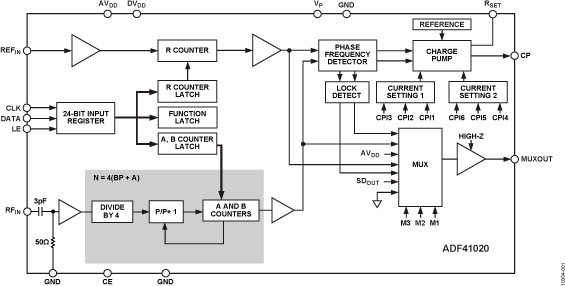

ADF41020 频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现高达18 GHz 的本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器和高频可编程反馈分频器（A、B和P）组成。如果频率合成器与一个外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。该频率合成器可以通过有源环路滤波器驱动外部微波VCO。其带宽极高，因此可以省去倍频器级，从而简化系统架构并降低成本。 ADF41020 与ADI 公司的现有 ADF4106/ADF4107/ADF4108系列器件软件兼容。除ADF41020的单端RF输入引脚外，这些器件的引脚排列非常相似，当升级当前设计时，电路布局只需进行很小的更改。

应用
• 微波点对点/多点无线电
• 无线基础设施
• VSAT无线电
• 测试设备
• 仪器仪表
