ADI亚德诺 ADF4355-3 产品介绍

2026-03-09 0次

特性

RF输出频率范围： 51.5625 MHz至6600 MHz
小数N分频频率合成器和整数N分频频率合成器
高分辨率38位模数
低相位噪声电压控制振荡器(VCO)
可编程1/2/4/8/16/32/64分频输出
模拟、数字、电荷泵和VCO电源：
3.3 V

逻辑兼容性： 1.8 V
可编程双模预分频器：4/5或8/9
可编程的输出功率
RF输出静音功能
三线式串行接口
模拟和数字锁定检测

产品详情和应用

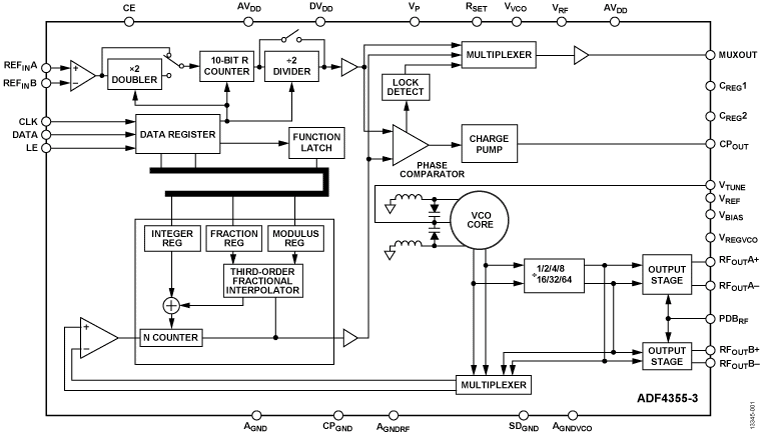

ADF4355-3结合外部环路滤波器和外部参考频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。其他频率输出的一系列分频器可实现51.5625 MHz至6600 MHz的工作频率。

ADF4355-3具有集成VCO，其基波输出频率范围为3400 MHz至6800 MHz。此外，VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至54 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF4355-3采用3.15 V至3.45 V的模拟、数字、电荷泵和VCO电源工作。此外，ADF4355-3还内置硬件和软件省电模式。

应用

无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
点到点/点到多点微波链路
卫星/VSAT
测试设备/仪器仪表
时钟产生
