特性

• 整数/分数N分频模式
• 手动或自动选择VCO
• 6000MHz基频VCO3000MHz至
• 输出二进制缓冲器/驱动器，用于扩展频率范围
  • 1/2/4/8/16/32/64/128
  • 23.5MHz至6000MHz
• 低相噪
  • RMS抖动：0.25ps_RMS(典型值)
  • EVM @ 2.1GHz：0.35%(典型值)
• 高性能PFD
  • 整数N分频模式下，105MHz
  • 分数N分频模式下，50MHz
• 高达200MHz的参考时钟频率
• +3.0V至+3.6V供电
• 两路可编程输出
  • -4dBm至+5dBm
• 模拟和数字锁定检测指示
• 硬件和软件关断控制
• 兼容于1.8V控制逻辑

产品详情和应用

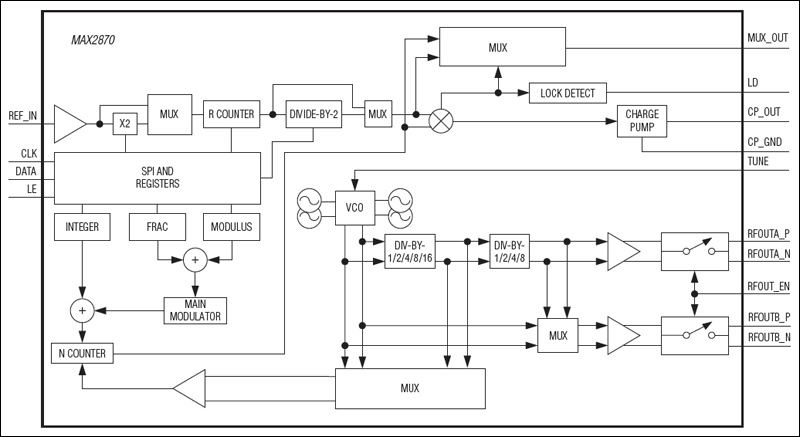

MAX2870为超宽频带锁相环(PLL)，集成压控振荡器(VCO)，能够工作在整数和分数N分频模式。配合外部参考时钟振荡器和环路滤波器，MAX2870可构成高性能频率合成器，产生23.5MHz至6.0GHz频率范围的时钟，并可保持优异的相位噪声和杂散指标。

内部覆盖3000MHz至6000MHz范围的多路集成VCO以及1-128输出分频器用于实现超宽频率范围的时钟输出。器件提供双通道差分输出驱动器，可分别设置提供-4dBm至+5dBm的输出功率，两路输出均可通过软件或硬件控制静音。

MAX2870由3线串口控制，兼容于1.8V控制逻辑。器件采用无铅、符合RoHS标准的5mm x 5mm、32引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 时钟发生器
• PMAR/LMAR/公共安全无线电波
• 卫星通讯
• 测试与测量
• 无线基础设施
• 无线LANs/CATV
