ADI亚德诺 ADF4377 产品介绍
2026-03-09
0次
特性
- 输出频率范围：800 MHz 至 12.8 GHz
- 抖动 = 18 fsRMS（集成带宽：100 Hz 至 100 MHz）
- 抖动 = 27 fsRMS（ADC SNR 方法）
- 宽带本底噪声：12 GHz 时为 −160 dBc/Hz
- PLL 规格
- −239 dBc/Hz：归一化带内相位本底噪声
- −147 dBc/Hz：归一化带内 1/f 噪声
- 鉴相器频率达 500 MHz
- 基准输入频率达 1000 MHz
- 典型杂散 fPFD：fOUT = 12 GHz 时为 −95 dBc
- 基准输入到输出延迟规格
- 套件间标准偏差：3 ps
- 温度系数：0.03 ps/°C
- 调整步长：< ±0.1 ps
- 多芯片输出相位对齐
- 3.3 V 和 5 V 电源

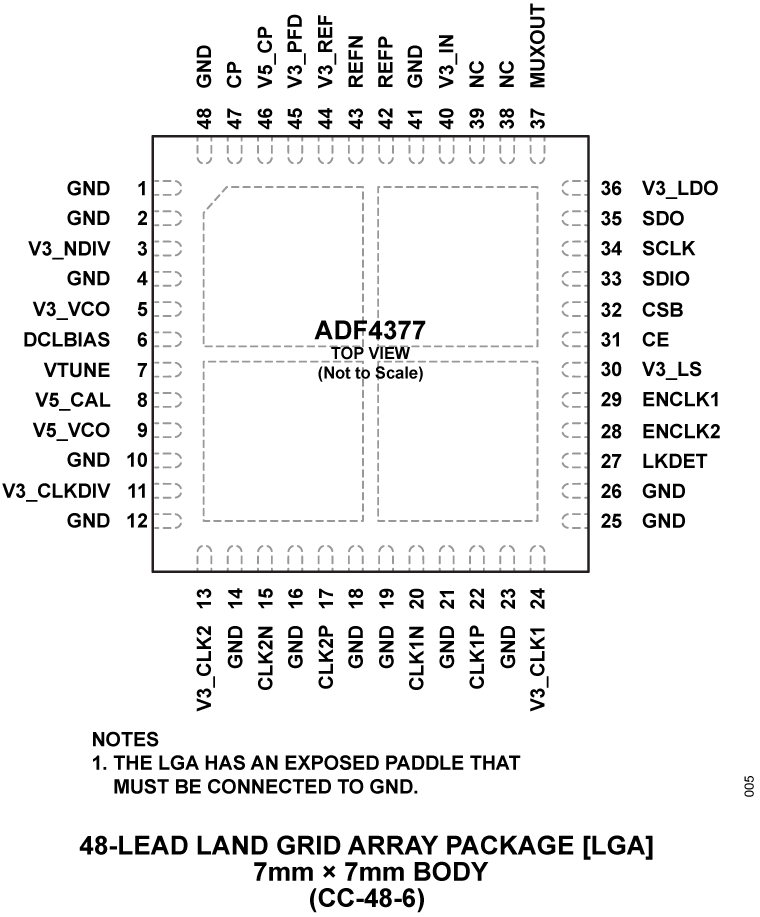

- 7 mm × 7 mm 48 引脚 LGA
产品详情和应用

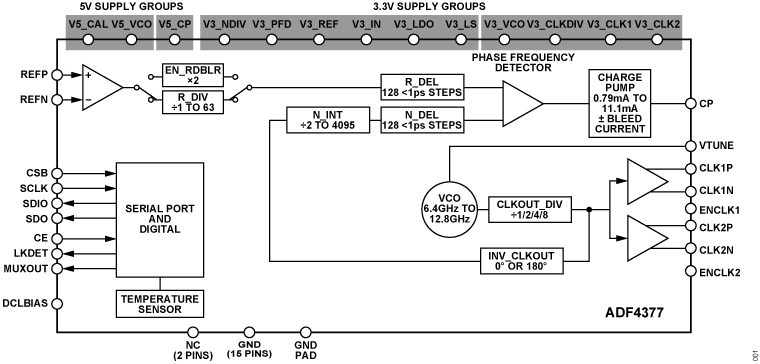

具有集成式压控振荡器 (VCO) 的整数 N 锁相环 (PLL)，非常适合数据转换器和混合信号前端 (MxFE) 时钟应用。高性能 PLL 具有 −239 dBc/Hz、超低 1/f 噪声和高相位频率检测器 (PFD) 频率的优点，可实现超低带内噪声和集成的抖动。ADF4377 的基本 VCO 和输出分频器可产生 800 MHz 至 12.8 GHz 的频率。ADF4377 集成了所有必需的电源旁路电容器，可节省紧凑板上的板空间。
对于多个数据转换器和 MxFE 时钟应用，通过对输出同步特性实现自动基准，对过程、电压和温度特性的输出延迟实现匹配的基准，并对输出延迟调整功能特性实现低于 ±0.1 ps 的无抖动基准，ADF4377 简化了其他时钟解决方案所需的时钟对齐和校准程序。
这些特性支持可预测和精确的多芯片时钟和系统基准 (SYSREF) 对齐。通过将 ADF4377 与分配基准和 SYSREF 信号对的集成电路 (IC) 配对，支持 JESD204B 和 JESD204C 子类 1 解决方案。
