ADI亚德诺_ADF4007_产品介绍

ADI亚德诺 ADF4007 产品介绍

2026-03-09 0次

特性

带宽：7.5 GHz
最大PFD频率：120 MHz
独立的电荷泵电源(VP)可在3 V系统中提供扩展的调谐电压

分频比：8、16、32或64
2.7 V至3.3 V电源供电
R_SET 控制电荷泵电流
硬件省电模式

产品详情和应用

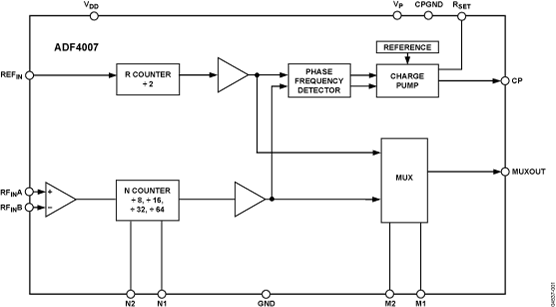

ADF4007是一款高频分频器/PLL频率合成器，可用于各种通信应用。RF端工作频率可达7.5 GHz，PFD端工作频率可达120 MHz。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和分频器/预分频器组成。分频器/预分频器值可以通过两个外部控制引脚设置为四个值中的一个（8、16、32或64）。参考分频器固定设置为2，外部REFIN频率最高可达240 MHz。

如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。其带宽极高，因此许多高频系统可以省去倍频器，从而简化系统架构并降低成本。

应用

卫星通信
宽带无线接入
CATV
仪器仪表
无线局域网(LAN)
