ADI亚德诺 ADF4157 产品介绍

2026-03-09 0次

特性

下载示例代码
射频带宽：6 GHz
25-bit固定模数实现亚赫兹频率分辨率
电源电压：2.7 V ～ 3.3 V
分立的电荷泵电压(Vp_P)允许扩展的调谐电压

可编程电荷泵电流
3线串行接口
数字锁定检测
省电模式

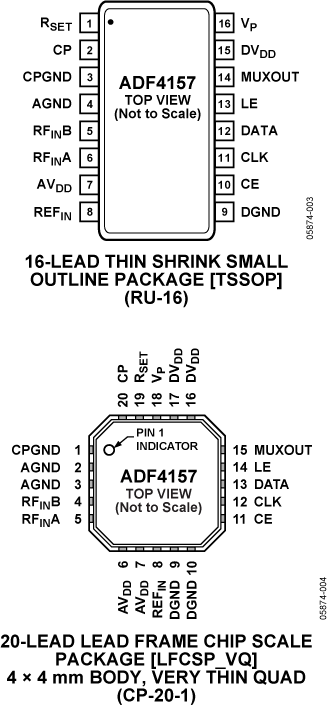

与以下频率合成器引脚兼容：ADF4110/ADF4111/ADF4112/ADF4113/
ADF4106/ADF4153/ADF4154/ADF4156
周跳减少，锁定时间更快

产品详情和应用

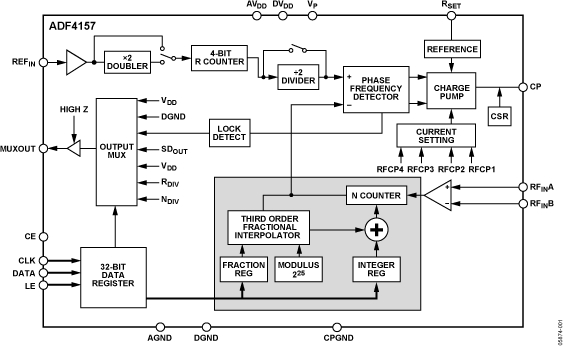

ADF4157是一款6 GHz、小数N分频合成器，具有25 bit固定模数，在6 GHz实现亚赫兹频率分辨率。ADF4157包括低噪声数字鉴相器、精密电荷泵、可编程参考除法器。其基于∑-Δ的分数内插器实现了可编程小数N分频。通过INT与FRAC寄存器配置N分频器, N = INT + (FRAC/2²⁵). ADF4157内置周跳减少电路，在不需要对环路滤波器进行更改的情况下实现了更快速锁定.

所有寄存器的控制是通过简单的三线接口进行的。ADF4157采用.7 V ～ 3.3 V单电源供电，提供省电模式.

应用

卫星通信终端、雷达设备

仪表设备

个人移动电台（PMR）

移动电台基站

无线手机
