ADI亚德诺_ADF4158_产品介绍

ADI亚德诺 ADF4158 产品介绍

2026-03-09 0次

特性

RF 带宽达6.1 GHz
25位固定模数可提供次赫兹频率分辨率
频率与相位调制能力
频域中的锯齿波和三角波
抛物线斜坡
斜坡与FSK叠加
具有两种不同扫频频率的斜坡
斜坡延迟
斜坡频率回读

斜坡中断
2.7 V至3.3 V电源供电
独立的电荷泵电源VP可提供扩展的调谐电压
可编程电荷泵电流
三线式串行接口
数字锁定检测
关断模式
减少周跳以缩短锁定时间
在宽带宽内快速锁定模式
通过汽车应用认证

产品详情和应用

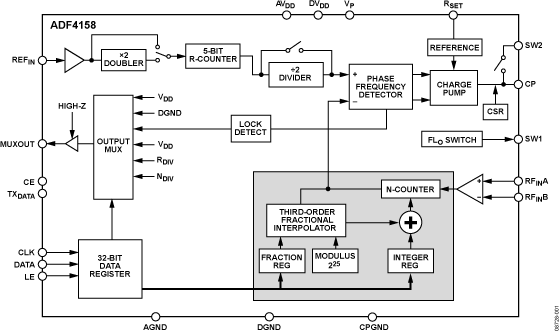

ADF4158是一款具有调制和波形产生能力的6.1 GHz小数N分频频率合成器，包含25位固定模数，可在6.1 GHz下提供次赫兹频率分辨率。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。该器件内置一个Σ-Δ型小数插值器，能够实现可编程模数小数N分频。INT和FRAC寄存器可构成一个总N分频器(N = INT + (FRAC/2²⁵)。

ADF4158可用于实现频移键控(FSK)和相移键控(PSK)调制。可用的频率扫描模式也有很多，可在频域内产生各种波形，例如锯齿波和三角波。ADF4158具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

应用

通信基础设施
通信测试设备
仪器仪表
FMCW雷达
