特性

产品详情和应用

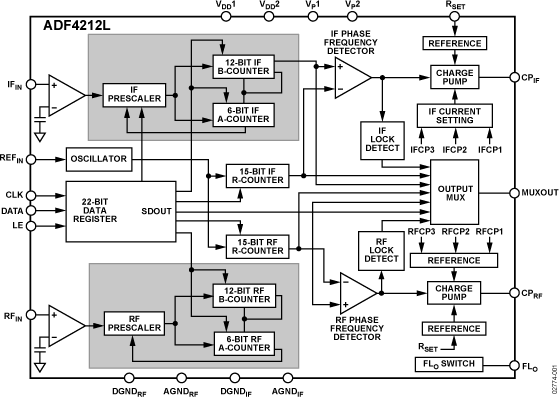

ADF4212L是一款双通道频率合成器，可以用来在无线接收机和发射机的上变频和下变频部分实现本振(LO)。该器件可以为射频(RF)和中频(IF)部分提供LO。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（6位）、B（12位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP + A)。此外，14位参考分频器（R分频器）允许PFD输入端的REF_IN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)

所有片内寄存器均通过1.8 V逻辑兼容的简单三线式接口进行控制。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

应用
- 无线手机（GSM、PCS、DCS、DSC1800、CDMA、WCDMA）
- 无线电通讯基站（GSM、PCS、DCS、CDMA、WCDMA）
- 无线局域网(LAN)
- 有线电视调谐器(CATV)
- 通信测试设备
