ADI亚德诺 ADAR5000 产品介绍

2026-03-09 0次

特性

4 路射频分路器合成器
频率范围：17GHz 至 32GHz
插入损耗（超过 6.0dB）：-1.7dB（22GHz 至 27GHz）

回波损耗 (S1)：-1.7dB（22GHz 至 27GHz）
隔离：-1.7dB（22GHz 至 27GHz）

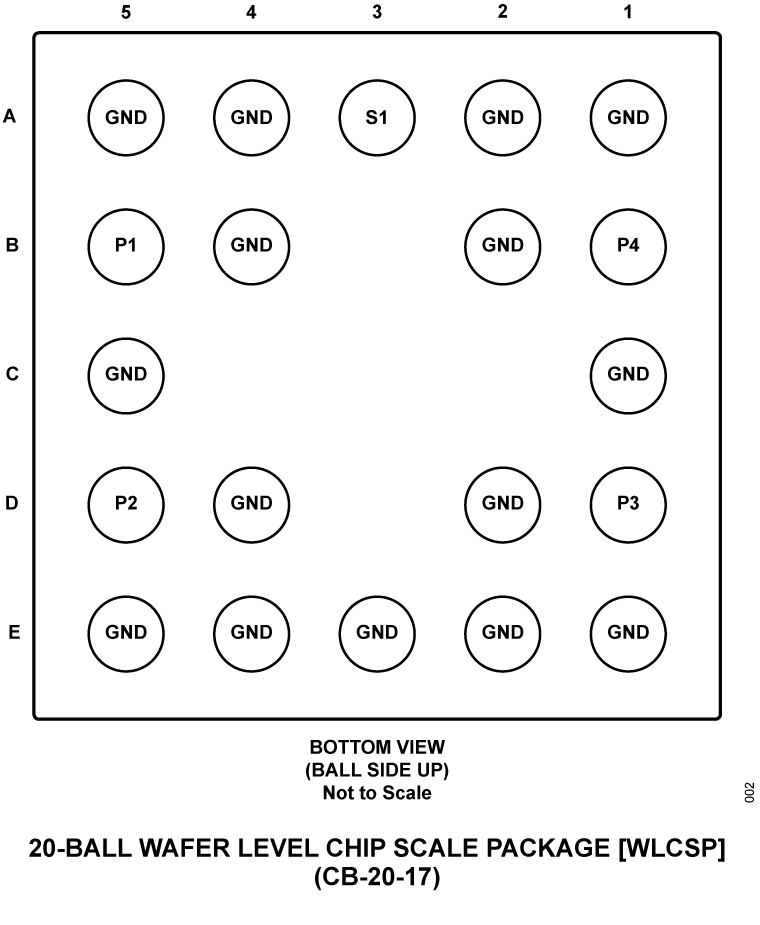

2.460mm x 2.460mm x 0.500mm，晶圆级，芯片级封装

产品详情和应用

ADAR5000 是一款 1:4 Wilkinson 功率分配器，专为对空间敏感的微波信号分配应用而设计。在 17GHz 至 32GHz 频率下，额外插入损耗范围为 −1.5dB 至 −2.5dB。四个输出的相位和幅度相匹配，因此，ADAR5000 非常适合需要通道间低时间偏斜的信号分配应用。ADAR5000 还可用作合成器，将 P1、P2、P3 和 P4 端口的输入信号合成为 S1 端口的输出。ADAR5000 采用紧凑的 2.460mm x 2.460mm x 0.500mm WLCSP 封装，非常适合用于要求元件间距紧密的平面相控阵天线系统。

ADAR5000 采用无源硅工艺制造，额定工作温度范围为 −40℃ 至 +85℃。

应用

通用微波信号分配

相控阵卫星通信 (satcom) 系统

相控阵雷达系统
