ADI亚德诺 AD8347 产品介绍

2026-03-09 0次

特性

RF输入范围：800 MHz至2.7 GHz
集成65 dB AGC放大器
集成基带电平检波器
集成基带输出放大器
2.7 V至5.5 V单电源供电，具有省电功能

正交相位精度：3度
幅度平衡：0.3 dB
三阶交调截点(IIP3)：+12 dB
噪声系数：11 dB
低LO驱动：10 dBm

产品详情和应用

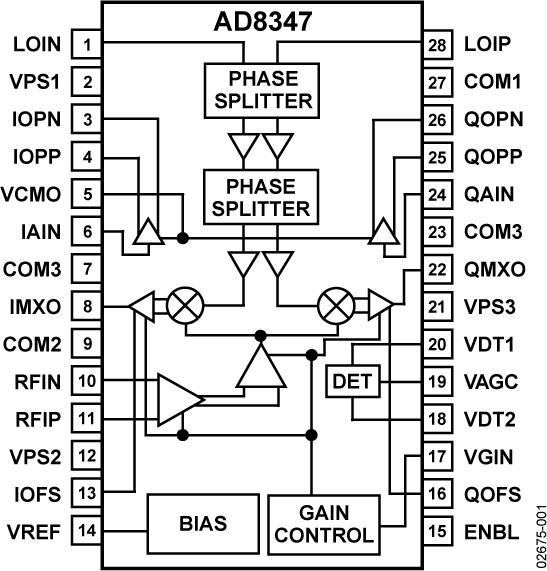

AD8347是一款单芯片、宽带2.7 GHz正交解调器。该器件集成65 dB的线性dB AGC并在RF输入之间及混频器之后的基带输出端进行分频。同相和正交信号先被引出芯片进行滤波，然后再提供给最终输出放大器级。用户可以使用最终输出放大器调整直流共模电平，以提供到双通道I/Q ADC的直接接口。

65 dB的线性dB增益控制、50 MHz解调带宽以及出色的相位与幅度平衡，使得AD8347非常适合点到点和点到多点宽带无线应用中的直接变频无线电。

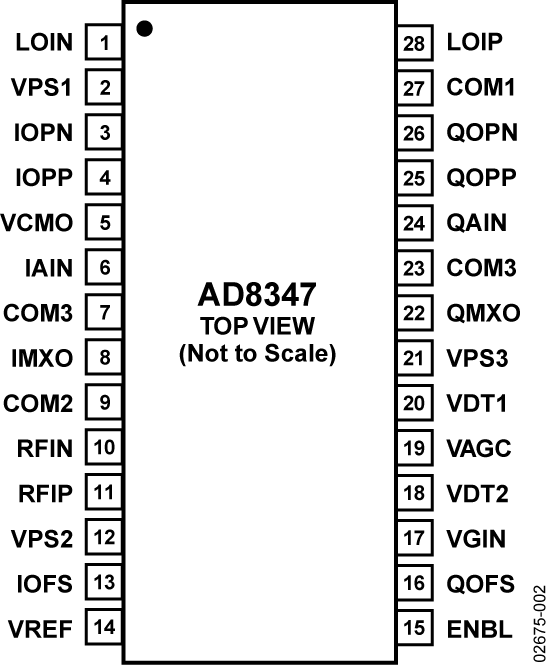

AD8347采用先进的双极性工艺制造，以3 V或5 V单电源供电，提供节省空间的28引脚超薄紧缩小型(TSSOP)封装，额定温度范围为–40ºC至+85ºC。

供货

可订购样片和评估板，产品型号为AD8347-EVAL。

其它调制器/解调器产品：

AD8345 - 250MHz - 1GHz RF/IF调制器

AD8346 - 2.5 GHz直接变频正交调制器
