ADI亚德诺 HMC1044 产品介绍

2026-03-09 0次

特性

可编程带宽： 1至3 GHz
兼容窄带和宽带：集成VCO的PLL调制器解调器
LO谐波抑制： ~20 dB
改善调制器/解调器边带/镜像抑制

性能： 20 dB（典型值）
单端或差分选项
比目前的分立式固定带宽解决方案尺寸缩小90%

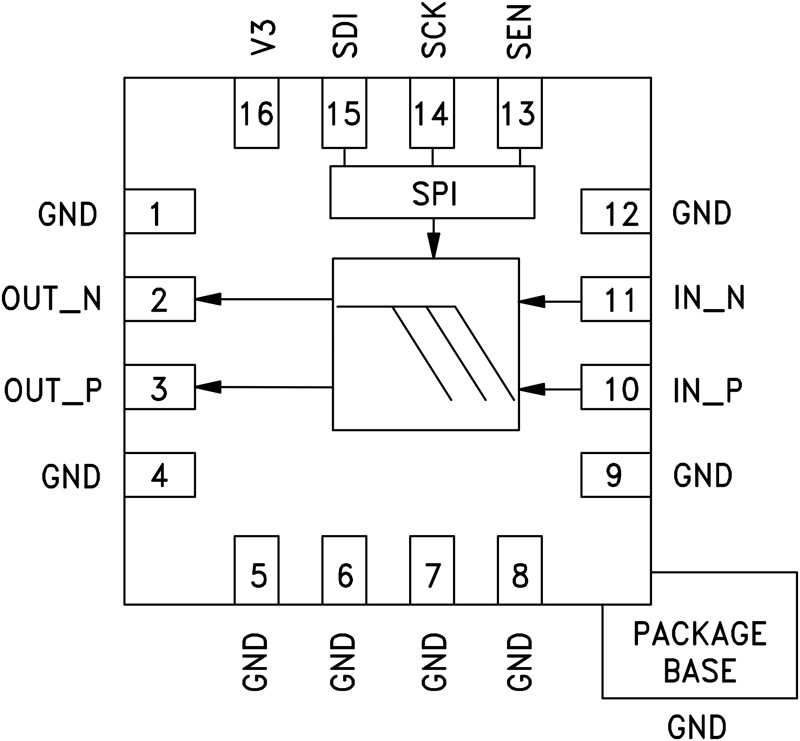

16引脚3x3 mm SMT封装

产品详情和应用

HMC1044LP3E是一款针对所有采用正交调制器和/或解调器应用的可编程带宽LPF（低通滤波器）。 HMC1044LP3E可滤除LO谐波，从而确保LO对调制器边带抑制或解调器镜像抑制性能的贡献非常小或为零。

虽然HMC1044LP3E针对LO滤波应用，但它可用于滤除所有RF谐波，如放大器产生的谐波。

HMC1044LP3E提供16种可编程频段选择，针对频段范围为1至3 GHz的高低蜂窝频段进行优化，实现与集成VCO、宽带正交调制器和解调器的宽带PLL兼容的真正宽带器件。它采用宽带多标准、多载波设计，可针对各种具体应用现场即时配置。

HMC1044LP3E采用紧凑型3x3 mm QFN无铅封装。

应用

滤除LO谐波以降低调制器边带抑制和解调器镜像抑制
放大器谐波滤波
RF滤波
