特性

• 1500MHz至2500MHz RF频率范围
• 功率可调：外部电流设置电阻提供器件低功耗/低性能工作模式选项
• 36引脚、6mm x 6mm的TQFN小型封装，具有高隔离度
• 调制器工作：
  • P_OUT = +6dBm，偏移600kHz处，符合GSM的杂散辐射指标：-75dBc
  • +23.5dBm的典型OIP3
  • +61dBm的典型OIP2
  • +16dBm的典OP1dB
  • -54dBm的典型LO泄漏
  • 48dBc的典型边带抑制
  • -165dBc/Hz的输出噪声密度
  • 450MHz的宽带基带输入可直接与发射DAC接口，无需昂贵的I/Q缓冲放大器
  • DC耦合输入允许用户调节失调电压
• 解调器工作：
  • +38dBm的典型IIP3
  • +59dBm的典型IIP2
  • +30dBm的IP1dB
  • 9.5dB的典型变频损耗
  • 9.6dB的典型噪声系数
  • 0.025dB的典型I/Q增益不平衡
  • 0.56°的典型I/Q相位不平衡

产品详情和应用

MAX2023为低噪声、高线性度、直接上变频/下变频正交调制/解调器，可应用于单载波与多载波1500MHz至2300MHz DCS 1800/PCS 1900 EDGE、cdma2000®、WCDMA和PHS/PAS基站。直接变频结构与传统的基于中频(IF)的二次变频系统相比具有一定优势，可以显著降低发送器或接收器的成本，减少元件的数量并降低功率损耗。

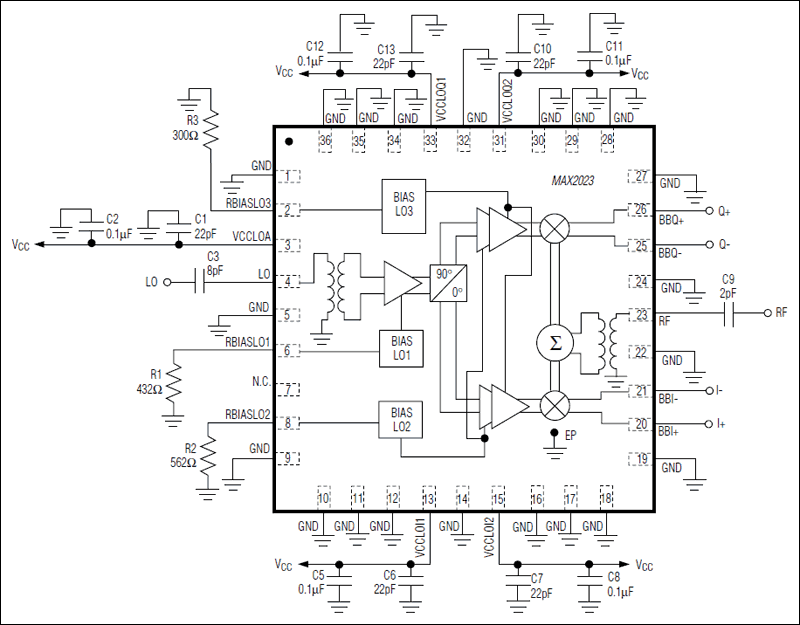

MAX2023不仅具有出色的线性度和噪声指标，还具有非常高的器件集成度。该器件包含两个用于调制、解调同相和正交信号的匹配无源混频器，两个本振(LO)混频放大驱动器和一个LO正交分相器。同时还集成了非平衡变压器，支持单端RF和LO连接。此外，内部匹配的基带输入可直接与发送DAC接口，无需昂贵的I/Q缓冲放大器。

MAX2023采用+5V单电源供电，提供紧凑的36引脚TQFN封装(6mm x 6mm)，底部带有裸焊盘。在-40°C至+85°C范围内确保电气特性。

应用

• 电缆调制解调器终端系统(CMTS)
• 数字与扩频通信系统
• 固定宽带无线接入
• 微波链路
• 军用系统
• PHS/PAS基站
• 预校正发送器与接收器
• 单载波与多载波cdmaOne™和cdma2000基站
• 单载波与多载波WCDMA/LTE/TD-LTE基站
• 单载波DCS 1800/PCS 1900 EDGE基站
• 视频点播(VOD)与DOCSIS®兼容的边沿QAM调制
