特性

• 双通道集成式I/Q解调器
• 每个输出具有16种相位选择（步进为22.5°）
• 正交解调精度
  • 相位精度：±0.1°
  • 振幅平衡：±0.05 dB
• 带宽
  • 4 LO：100 kHz至200 MHz
  • RF：DC至50 MHz
  • 基带：由外部滤波确定
• 输出动态范围：159 dB/Hz
• LO驱动 > 0 dBm (50 Ω)；4 LO > 1 MHz
• 电源：±5 V
• 功耗：每通道190 mW（总共380 mW）
• 关断模式

产品详情和应用

AD8333是一款双通道移相器和I/Q解调器，可实现多个模拟数据通道的相干求和与相位对准。它是首款适合波束生成器电路的固态器件，此类电路可用于具有连续波多普勒模式的高性能医疗超声设备中。RF输入直接与AD8332内置的双通道、低噪声前置放大器输出进行接口。

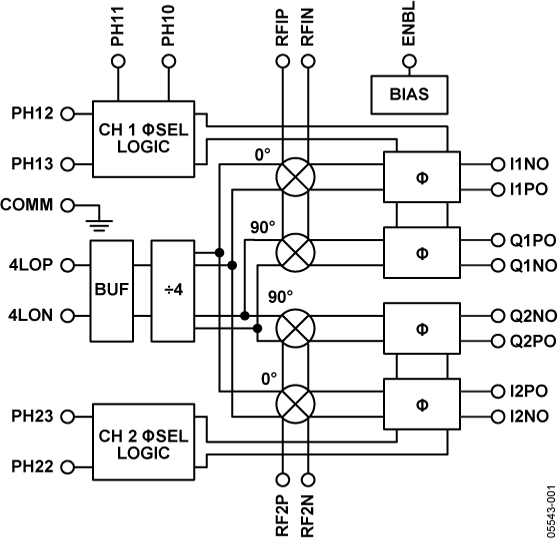

一个四分频电路可产生本振（LO）的内部0°和90°相位，驱动一对匹配I/Q解调器的混频器。

AD8333可以用作医疗超声设备中模拟波束成形电路的主要元件。

AD8333具有一个异步复位引脚。以阵列方式使用时，该复位引脚将所有LO分频器设置为同一状态。各通道可独立选择16种离散相位旋转，增量为22.5°。例如，如果通道1用作基准通道，并且施加于通道2的RF信号的I/Q相位超前45°，通过选择正确的代码可将通道2和通道1进行相位对齐。

相移由一个通道相对于另一个通道的输出确定。例如，如果通道1的代码调整为0000，通道2的代码调整为0001，并且将同一信号施加于这两个通道的RF输入，则通道2的输出将领先通道1的输出22.5°。

I和Q输出均以电流提供，以便于求和。通过配置为跨导放大器的高动态范围、电流电压（I-V）转换器，如AD8021等，将求和后的电流输出转换为电压。然后将最终得到的信号施加于高分辨率ADC，如AD7665（16位/570 kSPS）。

在其它非波束成形应用中，两个I/Q解调器可以独立使用。此时，每个I和Q输出均需要一个跨导放大器，双I/Q解调器总共需要4个跨导放大器。

每个I和Q输出的动态范围为159 dB/Hz，但要维持整个动态范围，后置的跨导放大器非常重要，并且应当注意优化器件选择和设计。

AD8333采用32引脚LFCSP (5 mm × 5 mm)封装，额定温度范围为−40°C至+85°C工业温度范围。

应用

• 医疗成像（连续波超声波束成形）
• 相控阵系统（雷达和自适应天线）
• 通信接收机
