特性

产品详情和应用

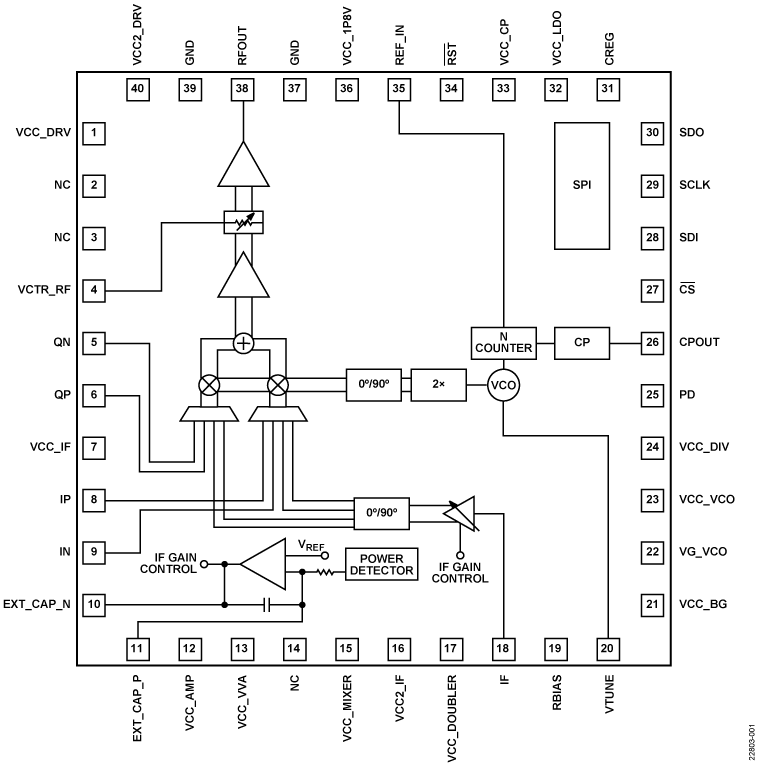

ADMV4530 是一款高度集成的上变频器，具有非常适合下一代 Ka 频段卫星通信的同相/正交 (I/Q) 混频器。

集成的低相位噪声、小数 N 分频锁相环 (PLL)，带有压控振荡器 (VCO) 和内部 2× 乘法器，可为 I/Q 混频器产生必要的片内本地振荡器 (LO) 信号，无需外部频率合成。VCO 使用内部自动校准例程，以便 PLL 可选择必要设置，并锁定大约 100 μs。

PLL 的单端参考输入以高达 500 MHz 的频率运行，并采用内部参考分频器和倍频器，以实现更高的灵活性。此外，相位频率检波器 (PFD) 比较频率可高达 250 MHz（对于整数模式）和 160 MHz（对于小数 N 分频模式）。

上变频器包含一个 I/Q 混频器，该混频器既可以在带宽为 500 MHz 的 I/Q 模式下运行，也可以在带宽高达 3 GHz 的 IF 模式下运行，从而支持各种射频架构以及与旧系统的向后兼容性。

增益和可变衰减级紧随 I/Q 混频器。该配置可实现 19 dBm 的最小 1 dB 压缩点 (P1dB)，从而无需外部增益级。

利用可编程 4 线串行端口接口 (SPI)，可以调整正交相位，以实现较佳的边带抑制。此外，SPI 允许在 IF 模式下对 LO 馈通进行调零。在 I/Q 模式下，可以通过向差分基带 I/Q 输入施加外部直流失调来对 LO 馈通进行调零。

IF 自动增益控制 (AGC) 调节 IF 可变增益放大器 (VGA)，以补偿输入功率变化。在正常操作期间，可以通过 SPI 启用或禁用此 AGC 功能。在正常操作期间禁用时，AGC 特性仅在关断模式下处理测试信号音，以跟踪温度变化。

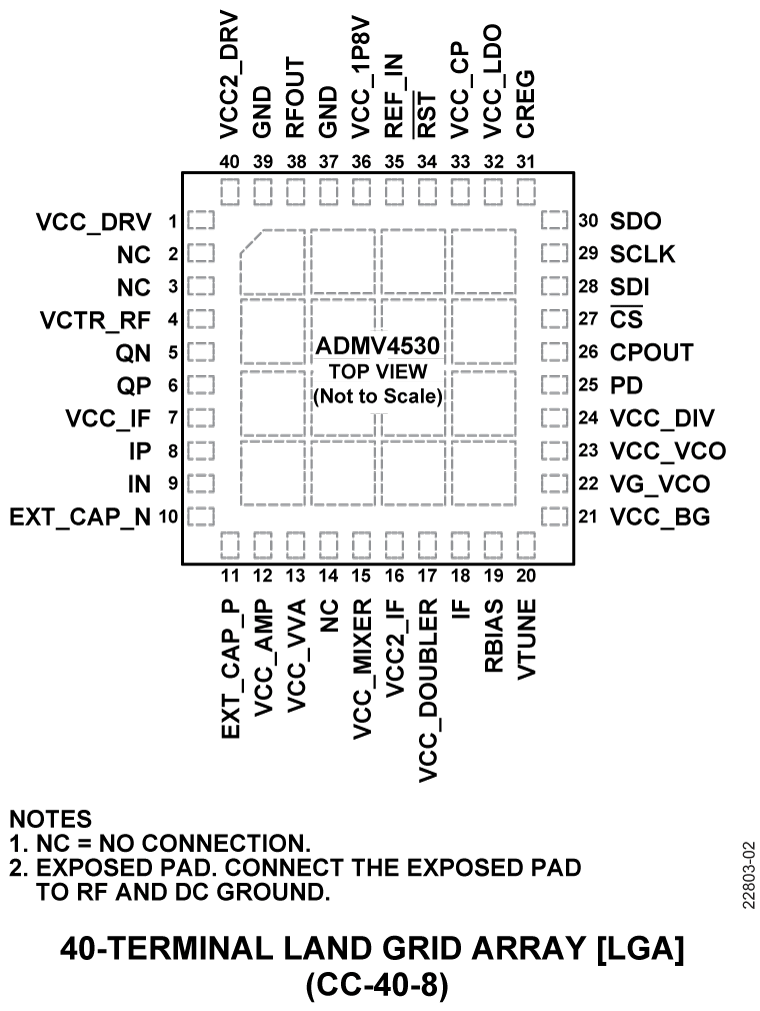

ADMV4530 上变频器采用符合 RoHs 指令的 6 mm × 6 mm 40 端子岸面栅格阵列 (LGA) 封装。ADMV4530 在 −40°C 至 +85°C 的外壳温度范围内工作。

应用

• 卫星通信
• 点对点微波通信
