ADI亚德诺 AD8346S 产品介绍

2026-03-09 0次

特性

输出频率范围：800 MHz至2.5 GHz
I/Q基带频率范围：DC至70 MHz
输出功率：–3 dBm P1 dB
本底噪声：–147 dBm/Hz

正交相位精度：1度（均方根值）
幅度平衡：0.2 dB
低功耗，具有省电功能
2.7 V至5.5 V单电源供电

产品详情和应用

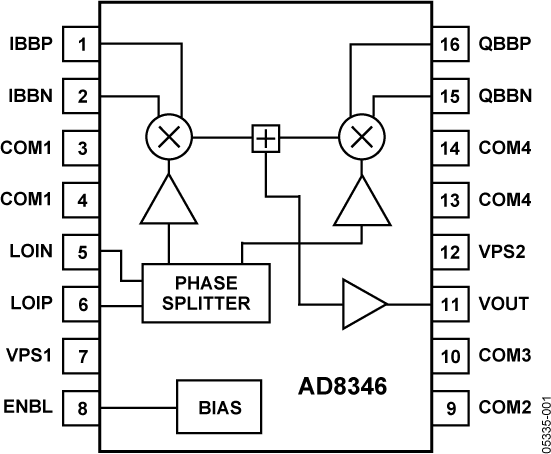

AD8346S是一款硅I/Q正交调制器，设计用于800 MHz至2.5 GHz频率范围。该器件针对低功耗应用进行了优化，对于给定的电源电流，仍能提供极低的本底噪声和高输出功率。

AD8346S只需要–10dBmLO驱动电平，提供额定50 Ω缓冲输出。

该器件可提供出色的幅度和相位平衡以及边带抑制特性，支持高阶/高容量QAM调制无线电。

此外，AD8346S已经过测试，用于直接上变频CDMA IS95调制器时，可提供–72dBc ACPR。

AD8346S采用16引脚超薄紧缩小型(TSSOP)封装，额定温度范围为–40°C至+85°C。
