特性

• 频率范围：30MHz 至 1300MHz
• 低功率：2.7V 至 3.6V 电源；28mA
• 低 LO 载波泄漏：在 500MHz 时为 –51.5dBm
• 边带抑制：在 500MHz 时为 –52.6dBc
• 输出 IP3：在 500MHz 时为 20.8dBm
• 低RF 输出噪声层：在 6MHz 偏移下为 –156dBm/Hz，P_RF = 3dBm
• 正弦波或方波 LO 驱动
• SPI 控制：

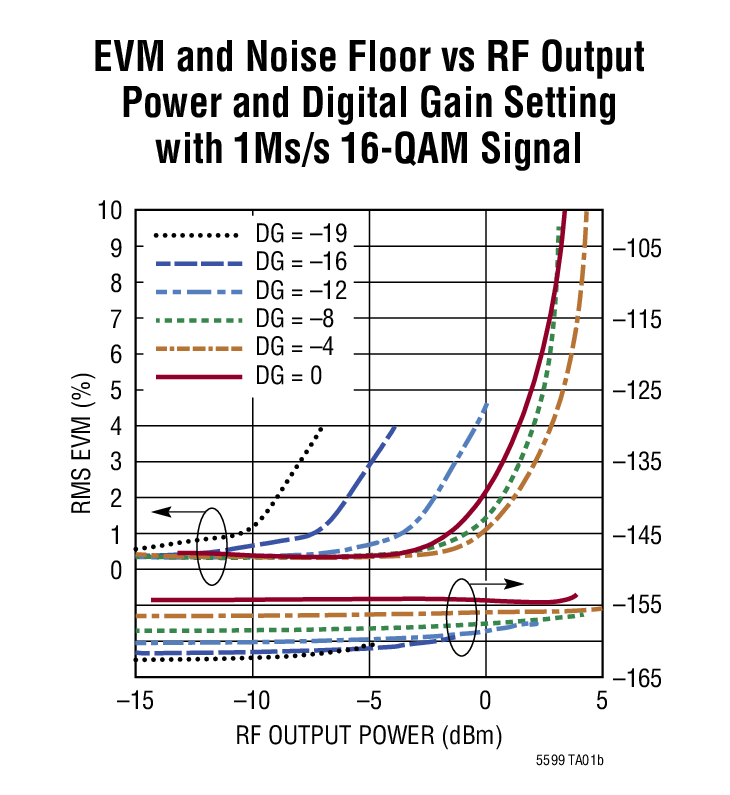

  • 可调增益：–19dB 至 0dB (1dB 步进),产生的电源电流：8mA 至 35mA
  • I/Q 偏移调节：–65dBm LO 载波泄漏
  • I/Q 增益 / 相位调节：–60dBc 边带抑制

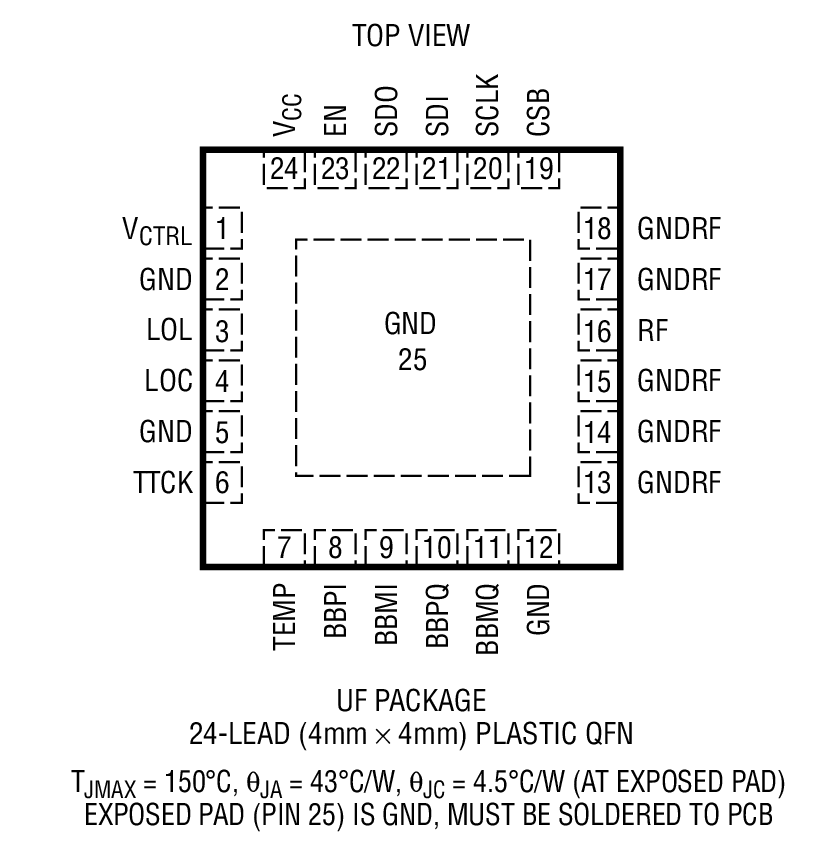

• 24 引脚 QFN 4mm x 4mm 封装

产品详情和应用

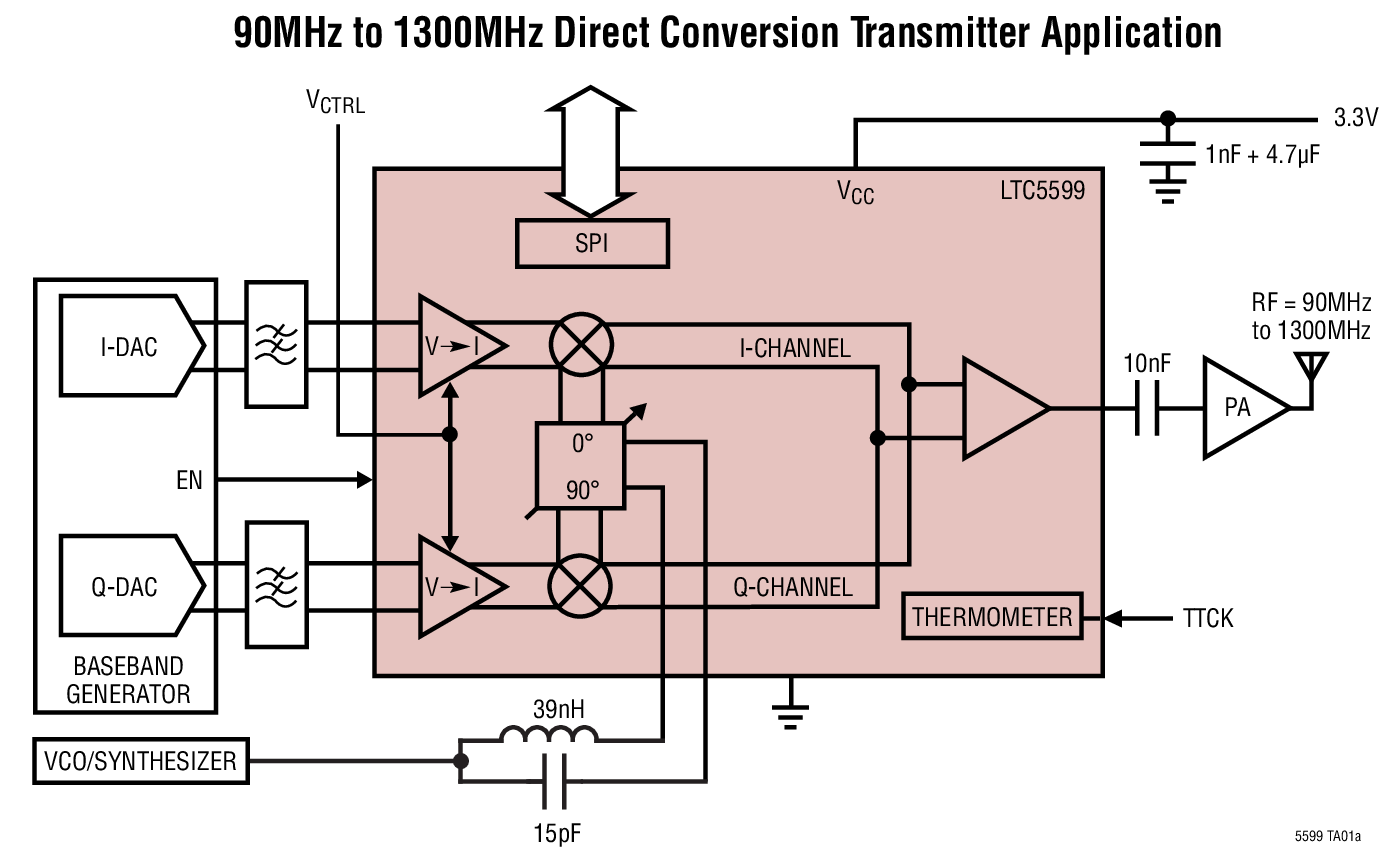

LTC^®5599 是一款专为低功率无线应用而设计的直接转换 I/Q 调制器，其可在一个 RF 载波上实现差分基带 I 和 Q 信号的直接调制。通过给 I 和 Q 输入端施加 90° 相移信号可以实现单边带调制或连带抑制上变频。可把 I/Q 基带输入端口 AC 或 DC 耦合至一个具有大约 1.4V 共模电压电平的电源。SPI 接口负责控制电源电流、调制器增益，并利用正弦波或方波 LO 驱动来实现 LO 载波馈通和边带抑制的优化。LO 和 RF 端口上的一个固定 LC 网络可覆盖 90MHz 至 1300MHz 的连续工作频率范围。可启动一个片内温度计以补偿增益-温度变化。采用一个片内二极管能够完成更加准确的温度测量。此外，还可以采用一个连续模拟增益控制 (V_CTRL) 引脚来实现快速功率控制。

• 无线传声器
• 电池供电型无线电装置
• 自组织型无线基础设施网络
• “白频段”发送器
• 软件定义无线电 (SDR)
• 军用无线电
