LTC5588-1

量产

具超高 OIP3 的 200MHz 至 6000MHz 正交调制器

ADI亚德诺 LTC5588-1 产品介绍
2026-03-09 0次

特性


  • 频率范围:200MHz 至 6000MHz

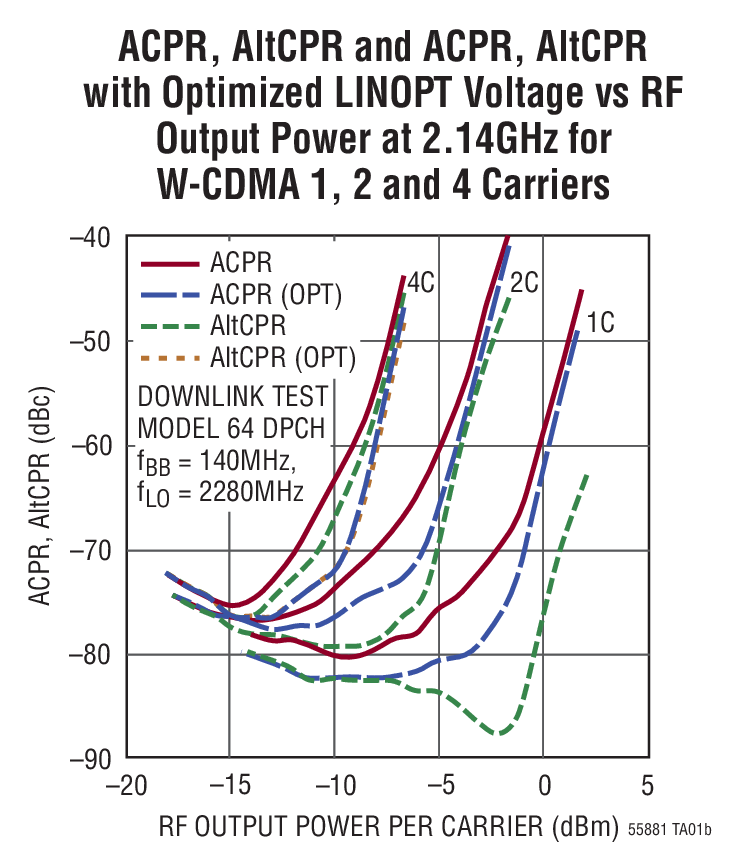

  • 输出 IP3:
    • 在 2140MHz 的典型值为 +31dBm (未校准)
    • 典型值为 +35dBm (用户优化)
  • 单引脚校准以优化 OIP3
  • 低输出噪声层 (在 6MHz 偏移):
    • 无 RF:-160.6dBm/Hz
    • POUT = 5dBm:-155.5dBm/Hz
  • 集成 LO 缓冲器和 LO 正交相位发生器
  • 高阻抗 DC 接口至基带输入 (具 0.5V 共模电压)
  • 50Ω 单端 LO 和 RF 端口
  • 3.3V 工作电压
  • 快速关断 / 接通:10ns / 17ns

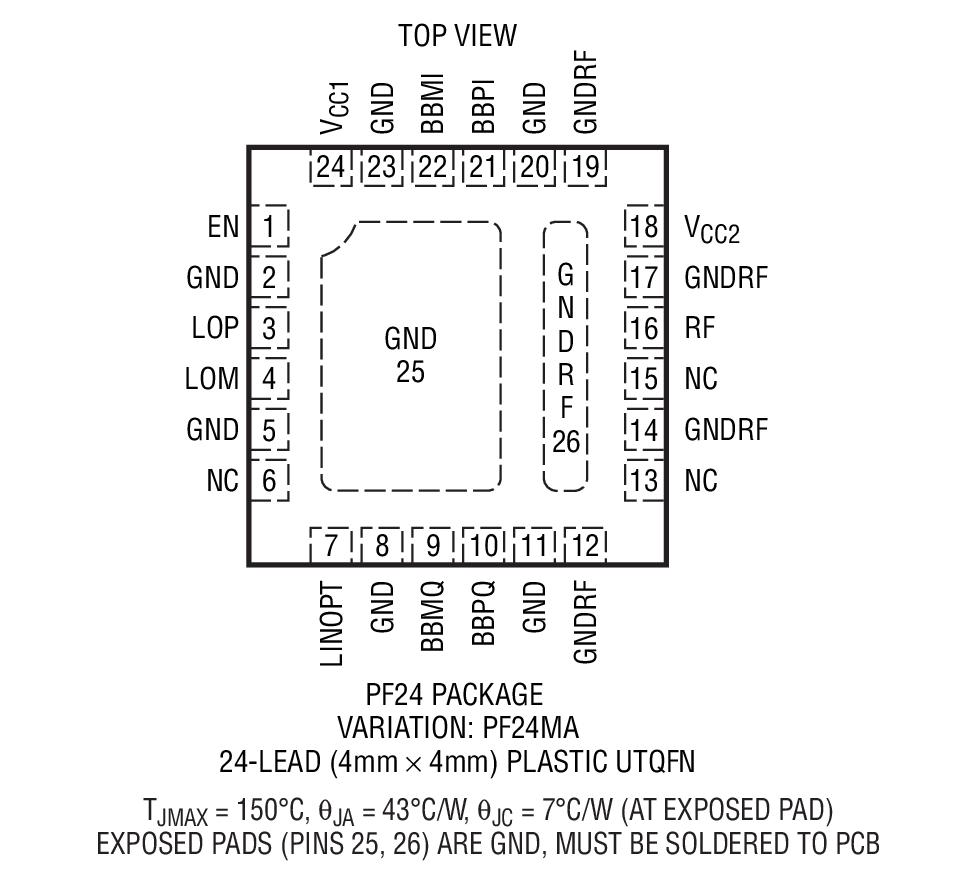

  • 24 引脚 4mm x 4mm UTQFN 封装




产品详情和应用

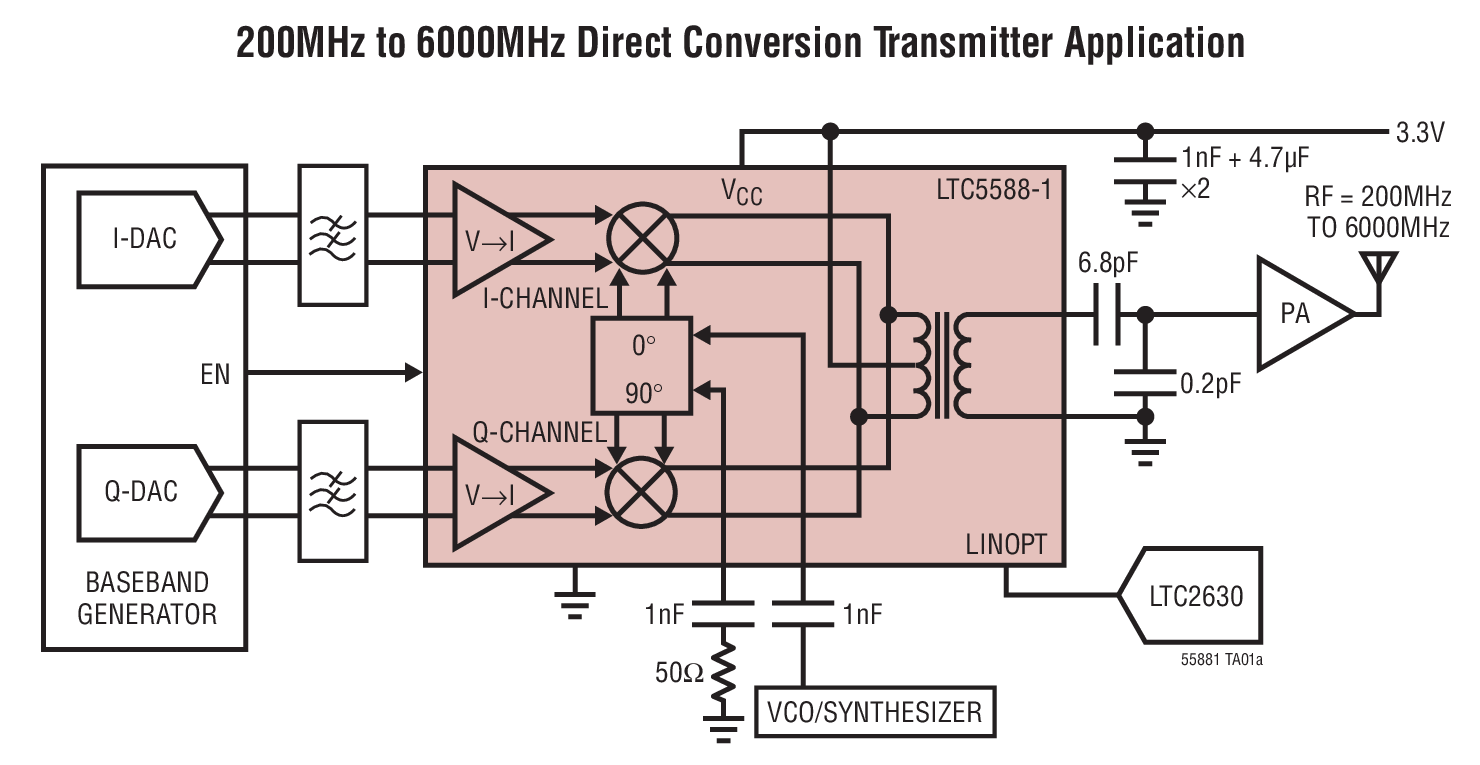

LTC®5588-1 是一款专为高性能无线应用而设计的直接转换 I/Q 调制器。它采用差分基带 I 和 Q 信号实现了一个 RF 信号的直接调制。该器件支持 LTE、GSM、EDGE、TD-SCDMA、CDMA、CDMA2000、W-CDMA、WiMAX 和其他通信标准。通过给 I 和 Q 输入施加 90° 移相信号,也可以将其配置为一个镜频抑制上变频混频器。I/Q 基带输入负责驱动双平衡混频器。一个片内平衡-不平衡变换器用于把差分混频器信号转换为一个 50Ω 单端 RF 输出。4 个平衡 I 和 Q 基带输入端口与一个 0.5V 共模电压电平进行 DC 耦合。LO 路径包括一个具单端或差分输入的 LO 缓冲器和精准正交发生器,以驱动混频器。电源电压范围为 3.15V 至 3.45V。可以将一个外部电压施加至 LINOPT 引脚,旨在进一步改善三阶线性性能。可采用片内热敏电阻来完成准确的温度相关校准。



Applications

  • LTE、GSM/EDGE、W-CDMA、TD-SCDMA、CDMA2000、WiMAX 基站
  • 镜频抑制上变频器
  • 点对点微波链路
  • 广播调制器
  • 军用无线电
