LT5571

最后购买期限

620MHz - 1100MHz 高线性度直接正交调制器

ADI亚德诺 LT5571 产品介绍
2026-03-09 0次

特性


  • 从基带至 RF 的直接转换
  • 高输出:-4.2dB 转换增益
  • 高 OIP3:在 900MHz 为 21.7dBm
  • 低输出噪声层 (在 20MHz 偏移):
    • 无 RF:-159dBm/Hz
    • POUT = 4dBm:-153.3dBm/Hz
  • 低载波泄漏:在 900MHz 为 -42dBm
  • 高镜频抑制:在 900MHz 为 -53dBc

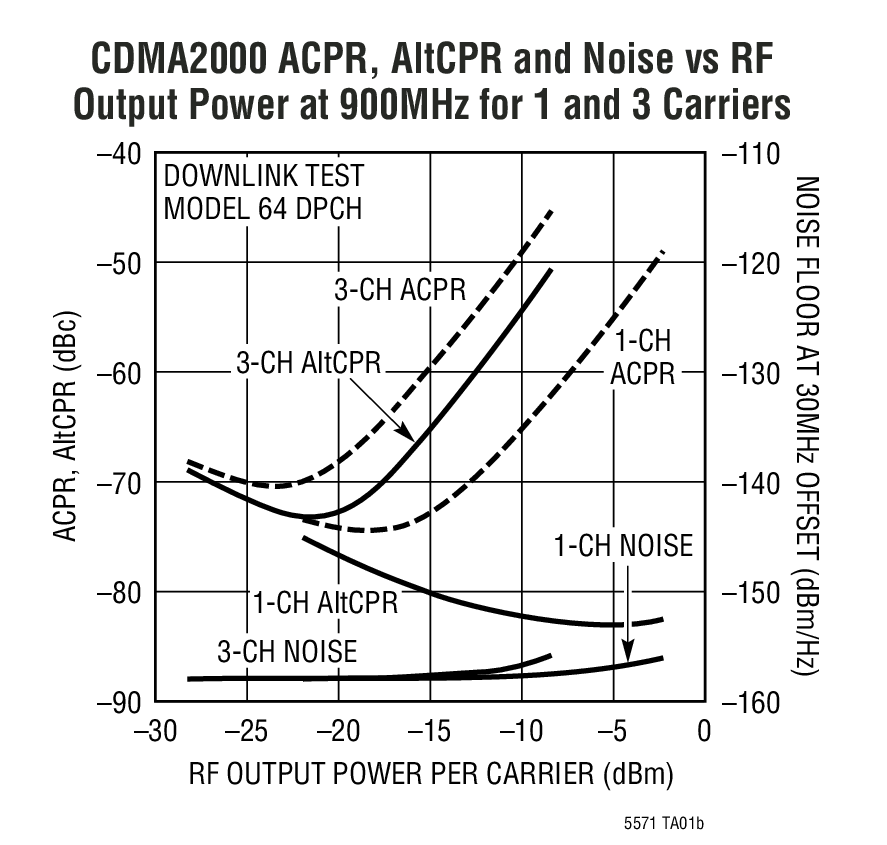

  • 三通道 CDMA2000 ACPR:在 900MHz 为 -70.4dBc
  • 集成 LO 缓冲器和 LO 正交相位发生器
  • 50Ω AC 耦合单端 LO 和 RF 端口
  • 至具有 0.5V 共模电压的基带输入的高阻抗 DC 接口

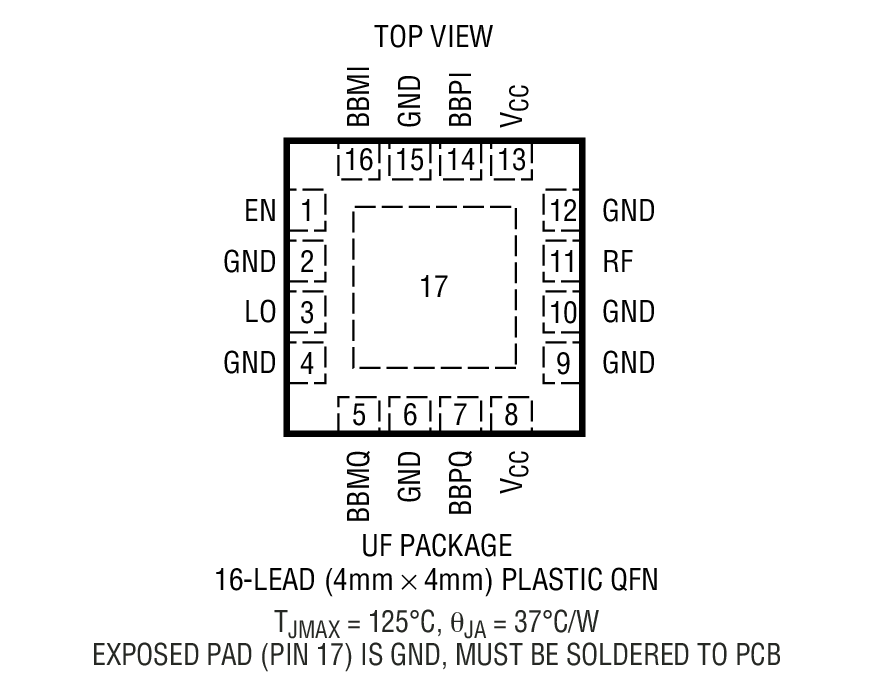

  • 16 引脚 QFN 4mm x 4mm 封装

产品详情和应用

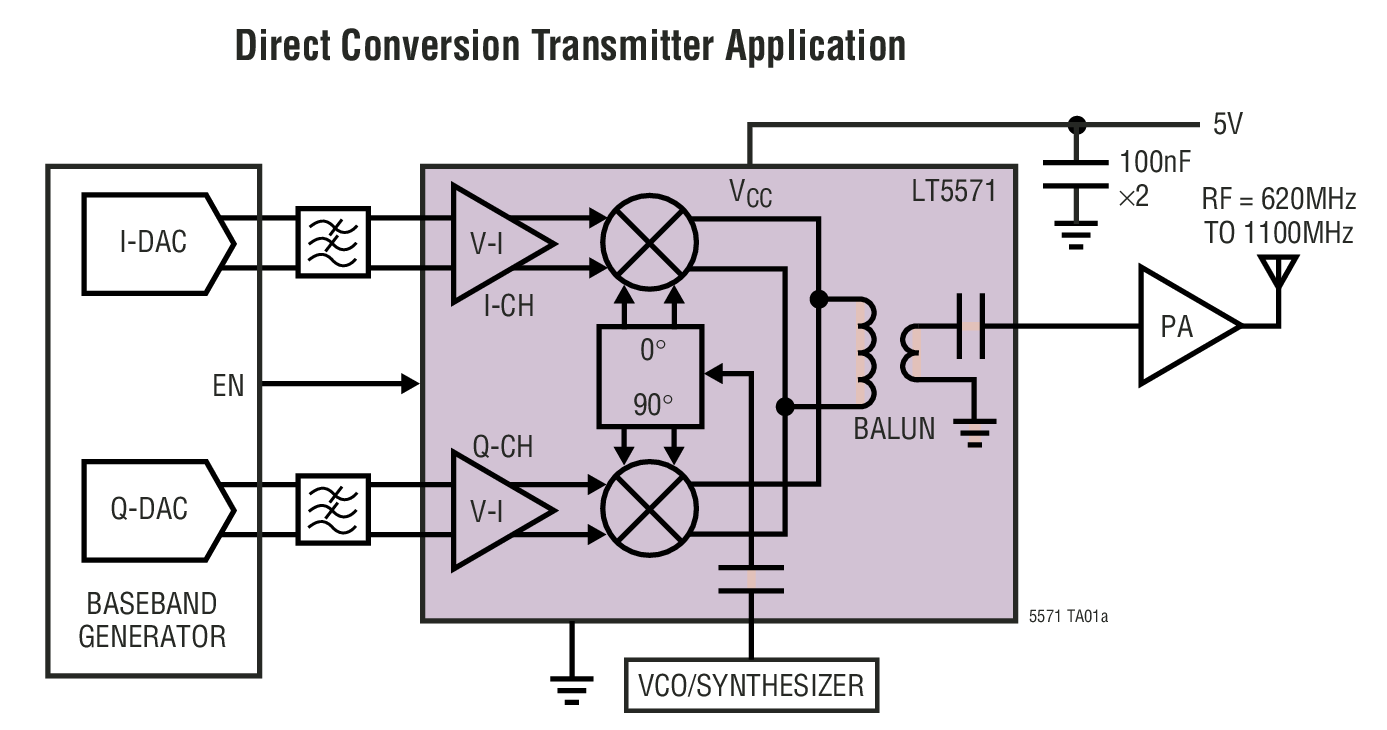

LT®5571 是一款专为高性能无线应用 (包括无线基础设施) 而设计的直接 I/Q 调制器。它允许采用差分基带 I 和 Q 信号对 RF 信号进行直接调制。该器件支持 RFID、GSM、EDGE、CDMA、CDMA2000 及其它系统。还可以通过在 I 和 Q 输入端上施加 90° 移相信号而把这款器件配置为镜频抑制上变频混频器。高阻抗 I/Q 基带输入由电压至电流转换器组成,后者再驱动双平衡混频器。这些混频器的输出相加,并加至一个片内 RF 变换器,该 RF 变换器负责把差分混频器信号转换为一个 50Ω 单端输出。4 个平衡 I 和 Q 基带输入端口用于来自一个具有约 0.5V 共模电压信号源的 DC 耦合。LO 通路由一个具单端输入的 LO 缓冲器和若干精准正交信号发生器 (负责产生用于混频器的 LO 驱动电压) 组成。电源电压范围为 4.5V 至 5.25V。

Applications

  • RFID 询问器
  • GSM、CDMA、CDMA2000 发送器
  • 点对点无线基础设施发送
  • 用于蜂窝频段的镜频抑制上变频器
  • 用于 620MHz 至 1100MHz 本机振荡器信号的低噪声可变移相器
