特性

产品详情和应用

MAX2021是一款低噪声、高线性度、直接上变频/下变频、正交调制/解调器，适用于手持RFID、便携式读卡器以及750MHz至1200MHz的单载波/多载波GSM/EDGE、cdma2000®、WCDMA和iDEN®基站。与传统的二次变频结构相比，直接变频结构可显著降低发射/接收机成本，减小系统尺寸、降低功耗。

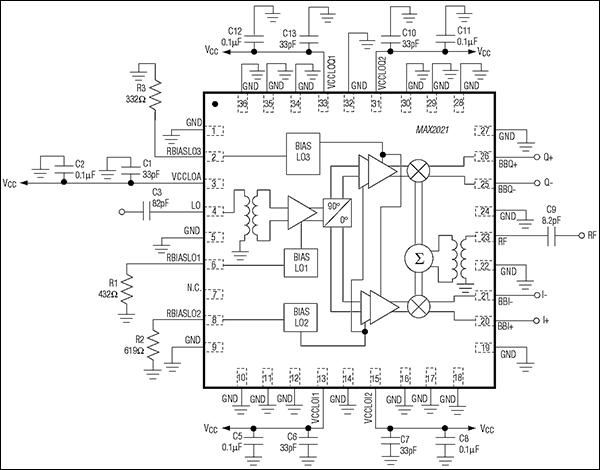

除了高线性度和低噪声优势外，MAX2021还具备很高的集成度。器件包括：两路匹配的无源混频器用于正交调制/解调、两路LO缓冲放大器和一路LO正交分配器。另外，芯片还内置非平衡变压器，允许RF和LO单端输入。作为附加功能，芯片内部还集成了基带输入匹配电路，可直接与发送DAC连接，省去了昂贵的I/Q缓冲放大器。

MAX2021采用单+5V供电，提供结构紧凑的36引脚TQFN (6mm x 6mm)封装，底部带有裸焊盘。在-40°C至+85°C范围内确保电气特性。

应用

• 电缆调制解调器终端系统(CMTS)
• 数字与扩频通信系统
• 固定宽带无线接入
• GSM 850/GSM 900 EDGE基站
• 微波链路
• 军用系统
• 预校正发送器与接收器
• RFID手持产品或入口读卡器
• 单载波与多载波cdmaOne™和cdma2000基站
• 单载波与多载波WCDMA 850基站
• 视频点播(VOD)与DOCSIS®兼容的边沿QAM调制
• WiMAX发射机与接收机
