ADI亚德诺 HMC795 产品介绍

2026-03-09 0次

特性

高线性度OIP3： +25 dBm
高输出功率：+10 dBm输出P1dB
高载波抑制： 55 dBc
高边带抑制： 53 dBc
读/写串行端口接口(SPI)

SSPI和6位并行端口可编程32 dB增益控制
DC至440 MHz基带输入
32引脚5x5mm SMT封装： 25mm²

产品详情和应用

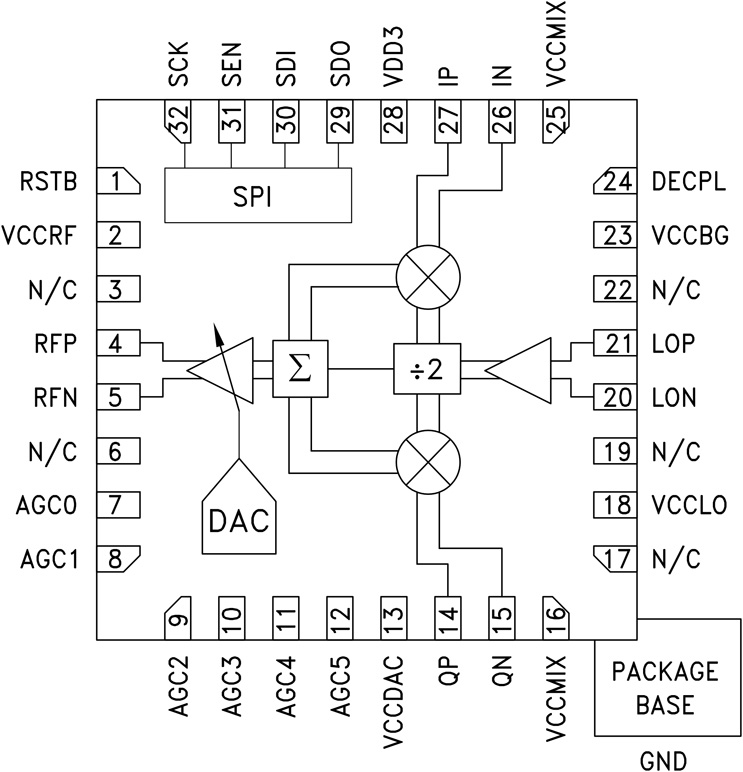

HMC795LP5E是一款可变增益直接正交调制器，适用于50 - 2800 MHz的数字调制应用，包括：蜂窝/3G、宽带无线接入和ISM电路。该调制器采用5x5mm (LP5) SMT QFN封装，具有很高的集成度、极低的载波馈通，是更为复杂的双上变频架构的低成本替代解决方案。

LO需-9至+3 dBm，可用差分或单端方式驱动。基带输入支持DC至440 MHz的调制输入。

差分RF输出端口由6位数字控制可变增益放大器驱动，标称提供高达32 dB、线性度极高的增益控制，步长为0.5 dB。该器件可在VGA动态范围内保持低载波抑制。增益控制接口支持三线式串行输入或6位并行字。此外，增益控制可通过SPI调节查找表进行修改，从而以低至0.1 dB的步长控制增益，并缩小范围，或者调节单个增益步长来实现系统线性度。

Applications

UMTS、GSM或CDMA基站
固定无线或WLL
ISM收发器，900和2400 MHz
GMSK、QPSK、QAM、SSB调制器
蜂窝/3G和WiMAX/4G
微波IF
