特性

• 输出频率范围：1500 MHz至2500 MHz
• 3 dB调制带宽：>500 MHz
• 1 dB输出压缩：14 dBm (1900 MHz)
• 本底噪声：−158 dBm/Hz
• 边带抑制：−45 dBc (1900 MHz)
• 载波馈漏：−45 dBm (1900 MHz)
• 单电源：4.75 V至5.25 V

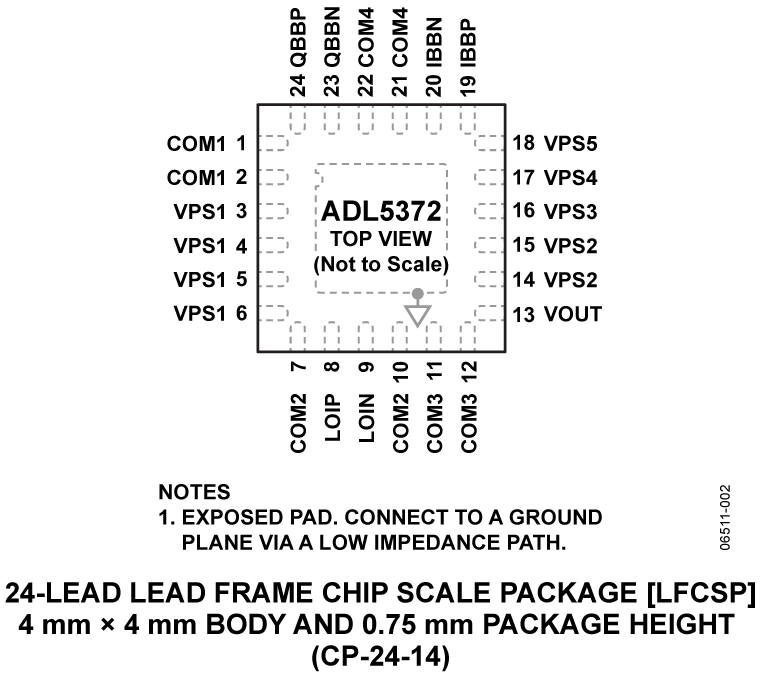

• 24引脚LFCSP_VQ封装

产品详情和应用

ADL5372属于固定增益正交调制器(F-MOD)系列产品，设计用于1500 MHz至2500 MHz频率范围。其出色的相位精度和幅度平衡可以为通信系统提供高性能中频或直接射频调制。

ADL5372的3 dB基带带宽大于500 MHz，因而非常适合用于宽带零中频或低中频转射频应用以及宽带数字预失真发射机。

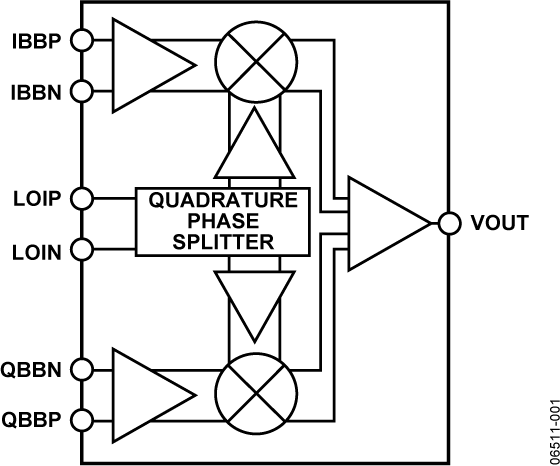

ADL5372可接受两路差分基带输入，通过单端本振混频后产生一路单端输出。

ADL5372采用ADI公司先进的硅-锗双极性工艺制造，提供24引脚、裸露焊盘、无铅LFCSP封装，额定温度范围为−40°C至+85°C，同时提供无铅评估板。

应用

• 蜂窝通信系统：CDMA2000/GSM/WCDMA
• WiMAX/宽带无线接入系统
• 卫星调制解调器
