特性

• 具有集成式小数分频 PLL 的 DPD 接收器
• RF 输入频率范围：450 MHz 到 2800 MHz
• 内部 LO 输入频率范围：450 MHz 到 2800 MHz
• 双 RF 输入具有 SPDT 吸收式 RF 开关
• 集成式 RF balun 适用于单端 50 Ω 输入
• 集成式 VCO 可覆盖整个 RF 输入范围
• 数字可编程 LO 相位偏移和 dc 调零
• 可通过 4 线 SPI 编程

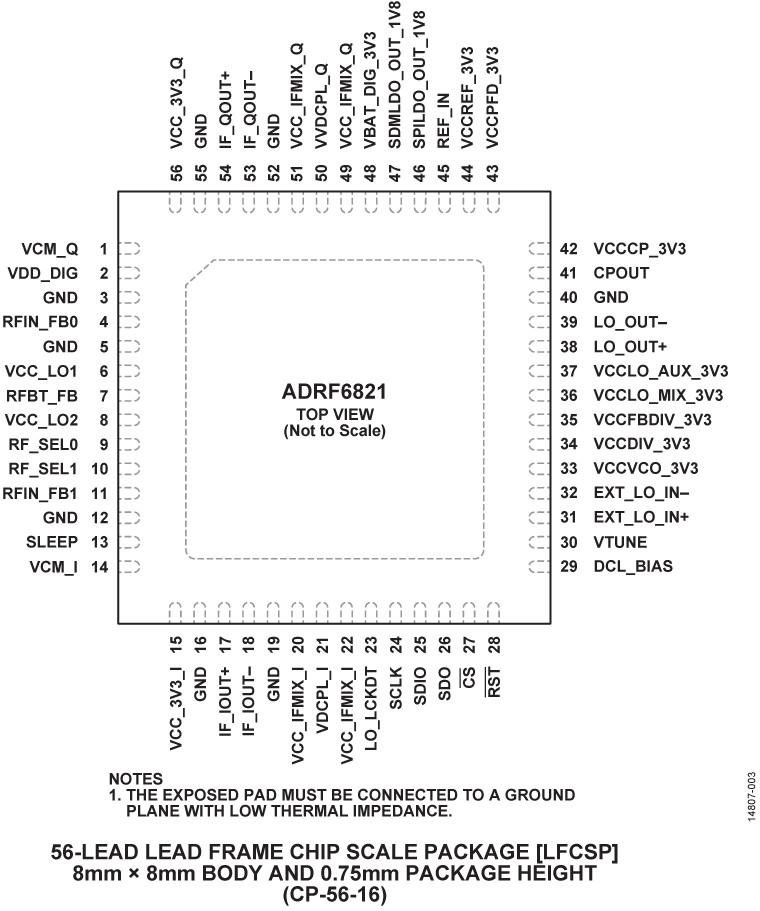

• 56 引脚 8 mm × 8 mm LFCSP

产品详情和应用

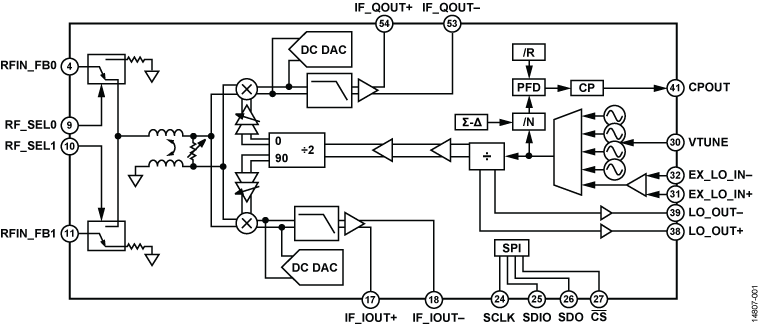

ADRF6821 是一种高度集成的双射频 (RF) 输入、零中频 (IF)/低 IF RFIC 接收器，具有正交解调器、数字步进衰减器 (DSA)、IF 线性放大器、集成式小数分频锁相环 (PLL) 和低相位噪声多核压控振荡器 (VCO)。RFIC 非常适合数字预失真 (DPD) 系统通信。

ADRF6821 配有高度隔离的 2:1 RF 开关和片内宽带 RF balun，支持两个单端 50 Ω 终止 RF 输入。可编程衰减器确保高线性度解调器内核具有优质的差分 RF 输入电平。集成衰减器提供 15 dB 的衰减范围，步进大小为 1 dB。高线性度 IF 放大器跟在解调器之后，为链中的下一元件 — 通常是模数转换器 (ADC) — 提供接口。

ADRF6821 提供两种生成差分本地振荡器 (LO) 输入信号的方法：通过具有低相位噪声 VCO 的片内小数分频频率合成器在内部生成，或通过相位噪声 LO 信号在外部生成。集成合成器的连续 LO 覆盖范围为 450 MHz 到 2800 MHz。PLL 基准输入支持频率范围宽广，并且在相位频率检测器 (PFD) 之前有一个集成的基准分频器。

选择之后，内部小数分频频率合成器的输出由正交相位分路器分成 2 部分。从外部 LO 路径生成时，2× LO 信号可由正交相位分路器分成 2 部分，以生成混频器的正交 LO 输入。

ADRF6821 通过高级硅锗 (SiGe)、双极互补金属氧化物半导体 (BiCMOS) 工艺制成，采用符合 RoHS 的 56 引脚、8 mm × 8 mm LFCSP 封装以及裸焊盘。性能是在 −40°C 至 +105°C 温度范围内标称。

应用

• 蜂窝 W-CDMA/GSM/LTE
• DPD 接收器
• 微波点对点无线电
