LTC5598

最后购买期限

5MHz 至 1600MHz 高线性度直接正交调制器

ADI亚德诺 LTC5598 产品介绍
2026-03-09 0次

特性


  • 频率范围:5MHz 至 1600MHz
  • 高输出 IP3:
    • +27.7dBm (在 140MHz)
    • +22.9dBm (在 900MHz)

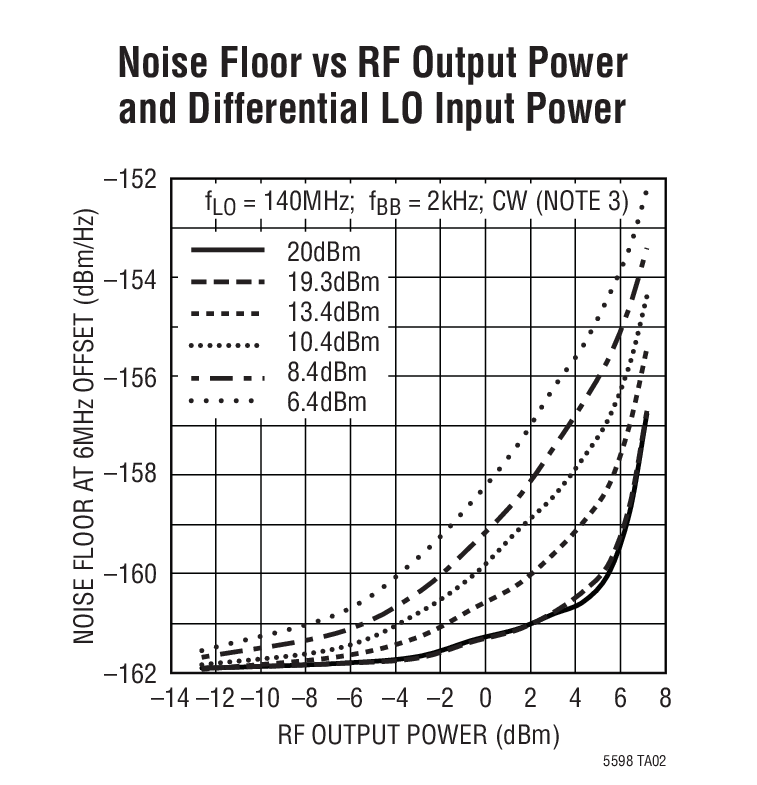

  • 低输出噪声层 (在 6MHz 偏移):
    • 无基带 AC 输入:-161.2dBm/Hz
    • POUT = 5.5dBm:-160dBm/Hz
  • 低 LO 馈通:-55dBm (在 140MHz)
  • 高镜频抑制:-50.4dBc (在 140MHz)
  • 集成 LO 缓冲器和 LO 正交相位发生器
  • 50Ω 单端 LO 和 RF 端口
  • >400MHz 基带带宽

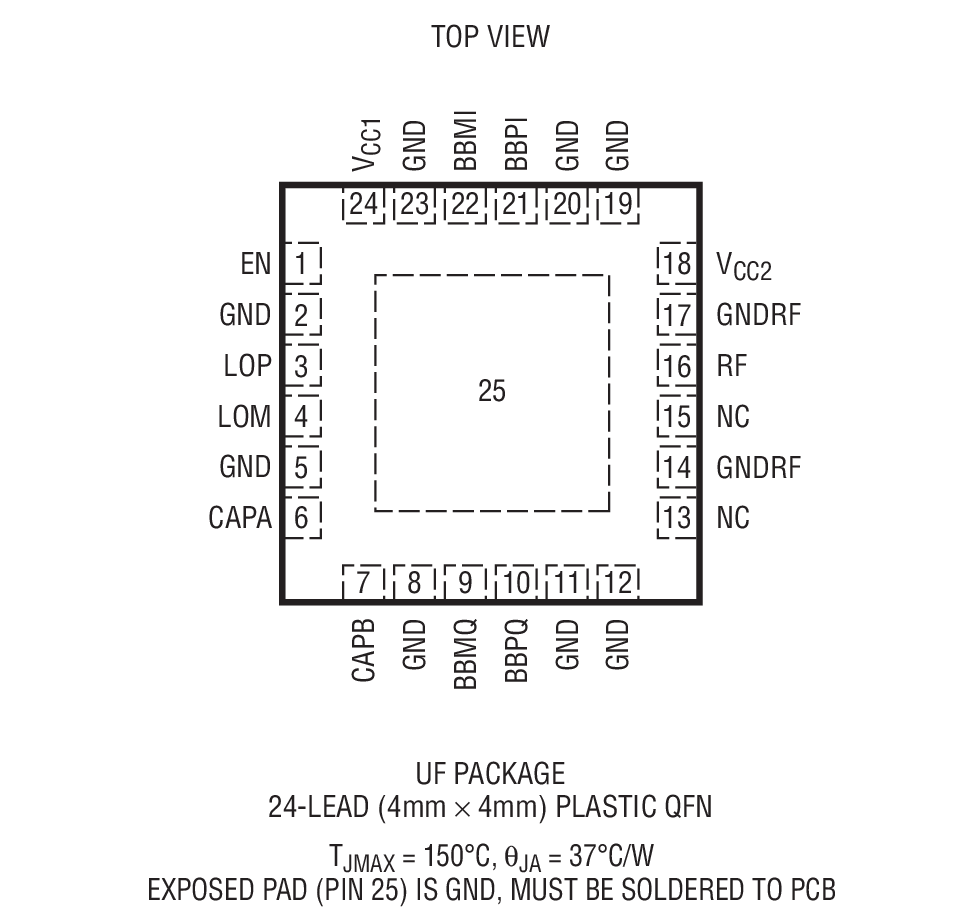

  • 24 引脚 QFN 4mm x 4mm 封装
  • 引脚与业界标准的引出脚配置相兼容
  • 停机模式




产品详情和应用

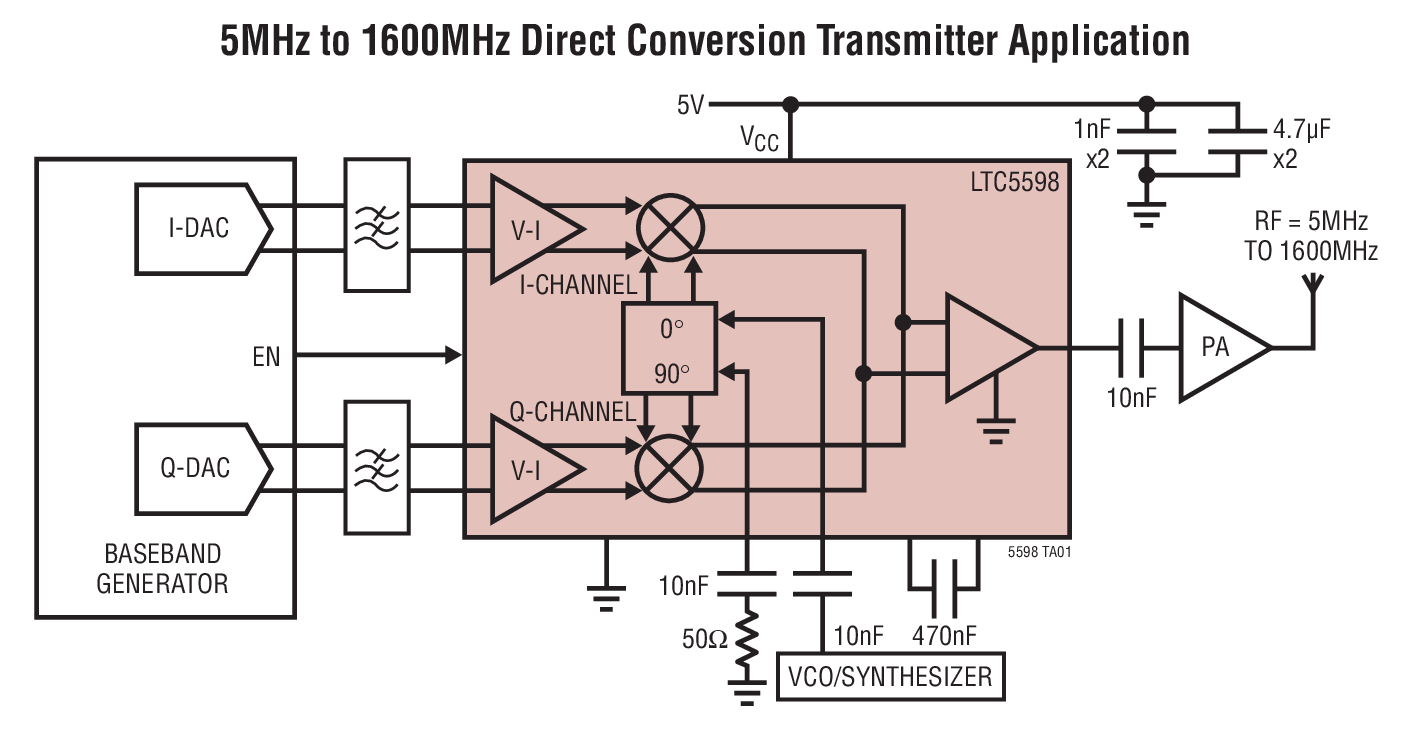

LTC®5598 是一款专为高性能无线应用 (包括无线基础设施) 而设计的直接 I/Q 调制器。它采用差分基带 I 和 Q 信号实现了一个 RF 信号的直接调制。该器件支持点对点微波链路、GSM、EDGE、CDMA、700MHz 频段 LTE、CDMA2000、CATV 应用和其他系统。通过给 I 和 Q 输入施加 90° 移相信号,也可以将其配置为一个镜频抑制上变频混频器。

I/Q 基带输入包括电压至电流转换器,它们依次驱动双平衡混频器。这些混频器的输出相加并被施加至一个缓冲器,该缓冲器负责把差分混频器信号转换为一个 50Ω 单端缓冲 RF 输出。4 个平衡 I 和 Q 基带输入端口是给来自一个具约 0.5V 共模电压电平之电源的 DC 耦合之用。LO 路径包括一个具单端或差分输入的 LO 缓冲器,以及产生用于混频器的 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V,并具有约 168mA 的电流。




Applications

  • 点对点微波链路
  • 军用无线电通信
  • 基站发送器 GSM/EDGE/CDMA2000
  • 700MHz LTE 基站发送器
  • 卫星通信
  • CATV/电缆宽带调制器
  • 13.56MHz/UHF RFID 调制器
