ADI亚德诺 ADL5380 产品介绍
2026-03-09
0次
特性
- RF和LO工作频率范围：400 MHz至6 GHz
- 输入IP3：
30 dBm (900 MHz)
28 dBm (1900 MHz) - 输入IP2：>65 dBm (900 MHz)
- 输入P1dB (IP1dB)：11.6 dBm (900 MHz)
- 电压转换增益：约7 dB
- 解调带宽：约390 MHz
- 噪声系数(NF)：
10.9 dB (900 MHz )
11.7 dB (1900 MHz ) - 正交解调精度(900 MHz)
相位精度：约0.2°
幅度平衡：约0.07 dB - 基带I/Q驱动：2 V p-p (200 Ω)
- 5 V单电源
产品详情和应用
ADL5380是一款宽带正交I/Q解调器，涵盖从400 MHz到6 GHz的RF/IF输入频率范围。在900 MHz时，其噪声系数(NF)为10.9 dB，IP1dB为11.6 dBm，三阶交调截点(IIP3)为29.7 dBm；具有出色的动态范围，适合要求苛刻的基础设施直接变频应用。差分RF输入提供功能良好的50 Ω宽带输入阻抗，最好采用1:1巴伦驱动以实现较佳性能。
解调精度非常出色，幅度平衡和相位平衡分别约为0.07 dB和0.2°。解调相内(I)和正交(Q)差分输出经过完全缓冲，提供约7 dB的电压转换增益。缓冲基带输出能将2 V p-p差分信号驱动至200 Ω负载。
完全平衡的设计可极大地降低二阶失真的影响。从LO端口至RF端口的泄漏小于−50 dBm。I和Q输出端的差分直流失调电压典型值小于20 mV。这些因素使该器件具有65 dBm以上的出色IIP2特性。
ADL5380采用4.75 V至5.25 V单电源供电，将一个外部电阻放在ADJ引脚与正电源VS（以提高电源电流和改善IIP3）或地（以IIP3性能为代价降低电源电流）之间，可以调整电源电流。

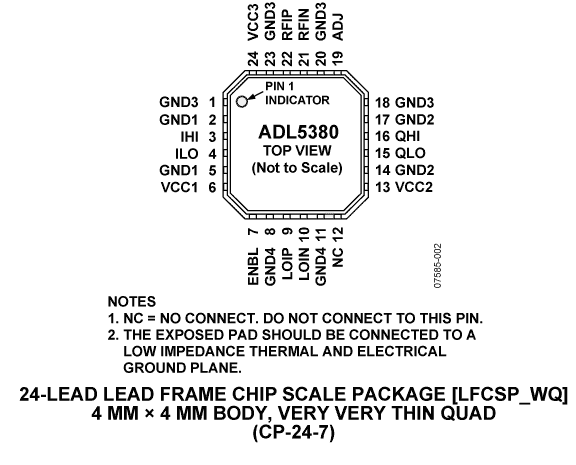

ADL5380采用ADI公司先进的硅-锗双极性工艺制造，提供24引脚、裸露焊盘LFCSP封装。
应用
