LT5518

最后购买期限

1.5GHz 至 2.4GHz 高线性度直接正交调制器

ADI亚德诺 LT5518 产品介绍
2026-03-09 0次

特性


  • LT5528 的高输入阻抗版本
  • 直接转换至 1.5GHz ~ 2.4GHz
  • 高 OIP3:在 2GHz 時为 22.8dBm
  • 20MHz 偏移条件下的低输出噪声层:
    • 无 RF: -158.2dBm/Hz
    • POUT = 4dBm: -152.5dBm/Hz

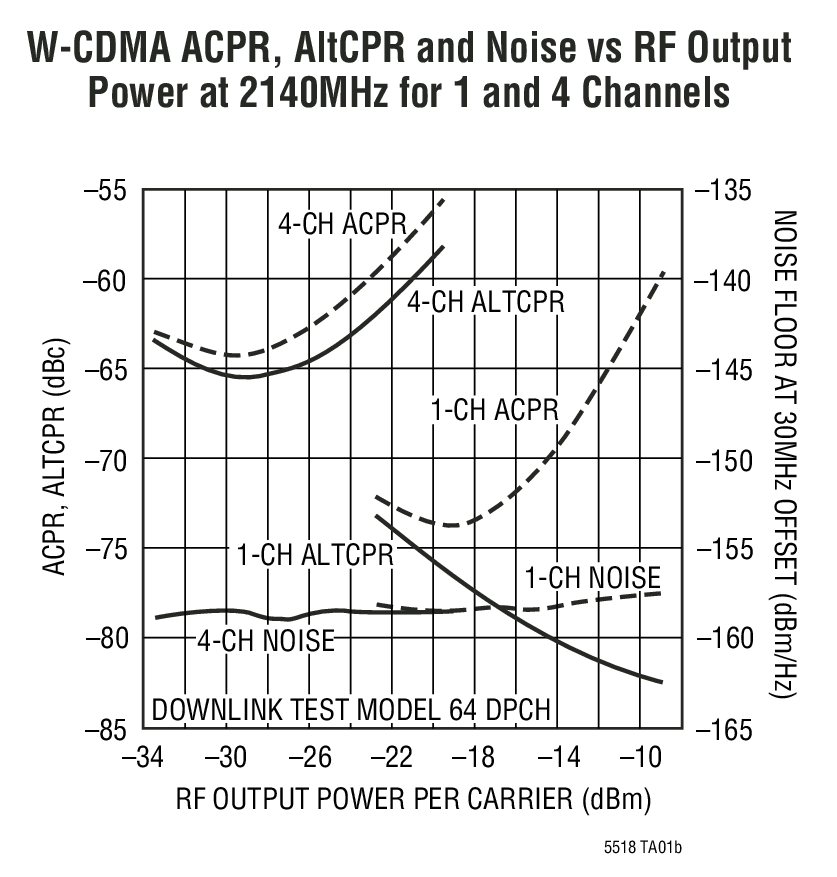

  • 4 通道 W-CDMA ACPR:在 2.14GHz 時为 –64dBc
  • 集成的 LO 缓冲器和 LO 正交相位发生器
  • 50Ω AC 耦合单端 LO 和 RF 端口
  • 低载波漏泄:在 2GHz 時为 –49dBm
  • 高镜频抑制:在 2GHz 時为 40dB

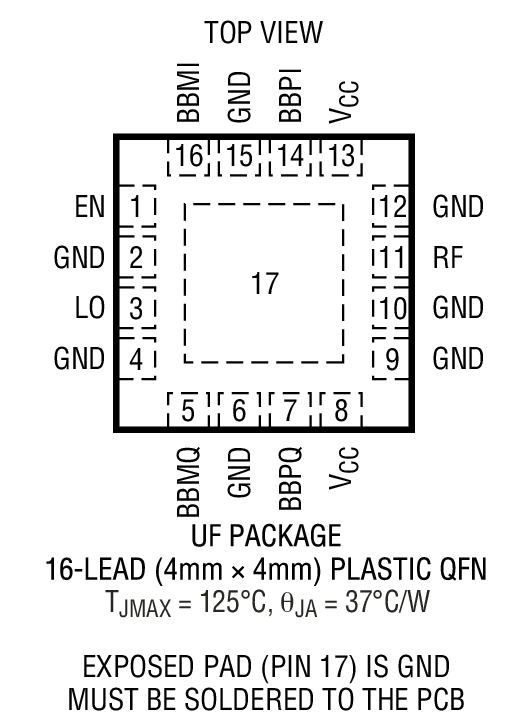

  • 16 引脚 QFN 4mm x 4mm 封装

产品详情和应用

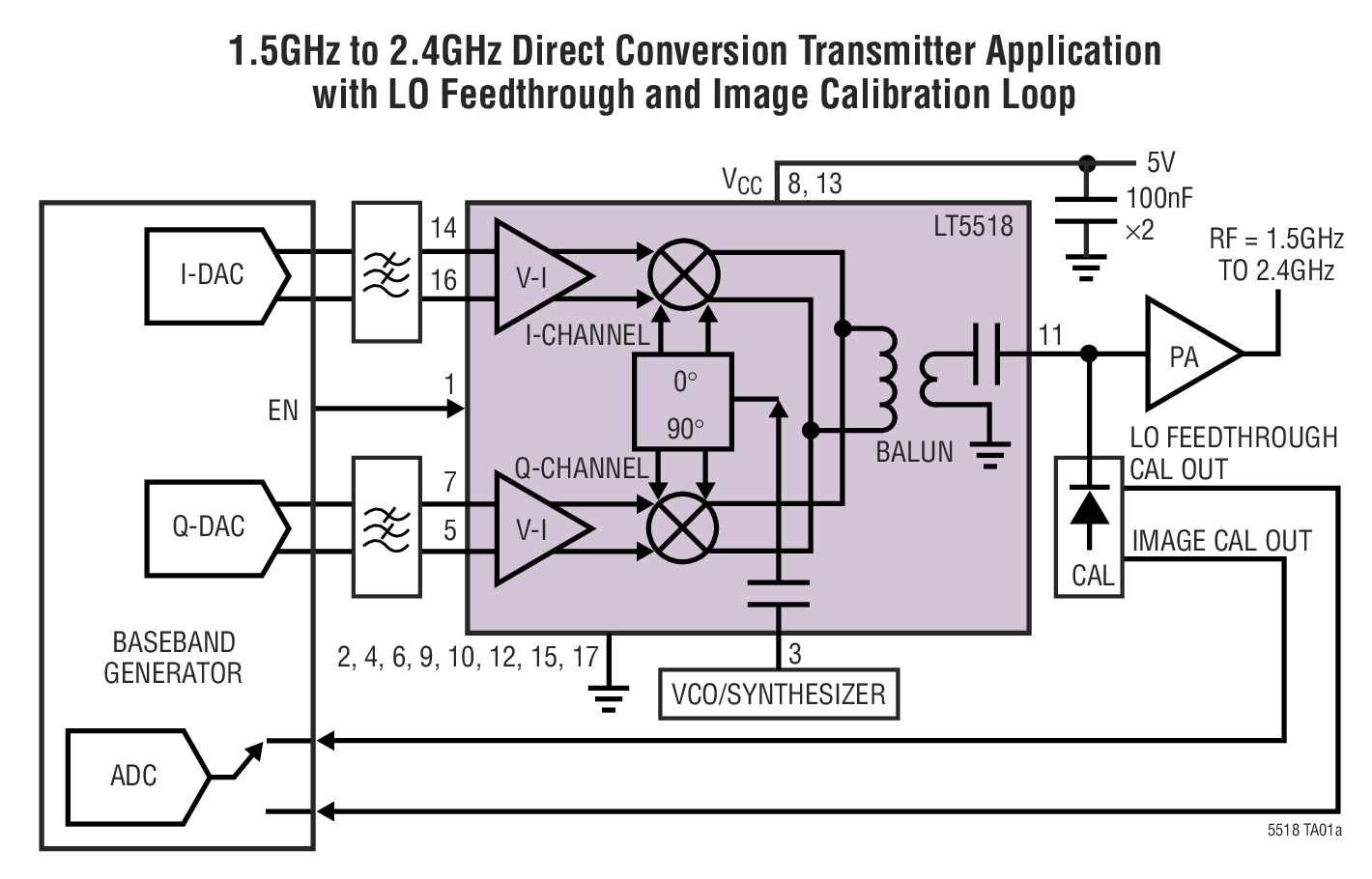

LT®5518 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。该器件允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制,并支持 PHS、GSM、EDGE、TD-SCDMA、CDMA、CDMA2000、W-CDMA 及其他系统。也可通过向I和 Q 输入端施加 90° 相移信号以将此器件配置成一个镜频抑制上变频混频器。高阻抗 I/Q 基带输入包括电压至电流转换器,而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片内 RF 变压器,该 RF 变压器将差分混频器信号转换为一个 50Ω 单端输出。平衡的 I 和 Q 基带输入端口用于通过一个具有约 2.1V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器和负责产生用于混频器之 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。

应用

  • 用于 DCS、PCS 和 UMTS 频段的基础设施发送 (Tx)
  • 用于 DCS、PCS 和 UMTS 频段的镜频抑制上变频器
  • 用于 1.5GHz 至 2.4GHz 本机振荡器信号的低噪声可变移相器
