特性

• 1500MHz至3000MHz RF频率范围
• 1500MHz至3000MHz LO频率范围
• 功率可调：通过外部电流设置电阻选择工作在低功耗/低性能模式
• 36引脚、6mm x 6mm TQFN封装，在小尺寸封装中提供较高隔离度
• 调制器工作(2140MHz)：
  • 符合四载频WCDMA 65dBc ACLR
  • 23.3dBm典型OIP3
  • 51.5dBm典型OIP2
  • 45.7dBc典型边带抑制
  • -40dBm典型LO泄漏
  • -173.2dBm/Hz典型输出噪声，无需RF输出滤波器
  • 宽带基带输入
  • 具有DC耦合输入，可直接与发射DAC接口，无需昂贵的I/Q缓冲放大器
• 解调器工作(1890MHz)：
  • 39dBm典型IIP3
  • 58dBm典型IIP2
  • 9.2dB典型转换损耗
  • 9.4dB典型NF

产品详情和应用

MAX2022低噪声、高线性度、直接变换正交调制器/解调器，设计用于单路和多路载波的1500MHz至3000MHz UMTS/WCDMA、LTE/TD-LTE、cdma2000®和DCS/PCS基站应用。与传统的基于IF的双变频系统相比，直接变换结构具有很好的特性，可以显著地降低发射机或接收机成本、元件数量以及功耗。

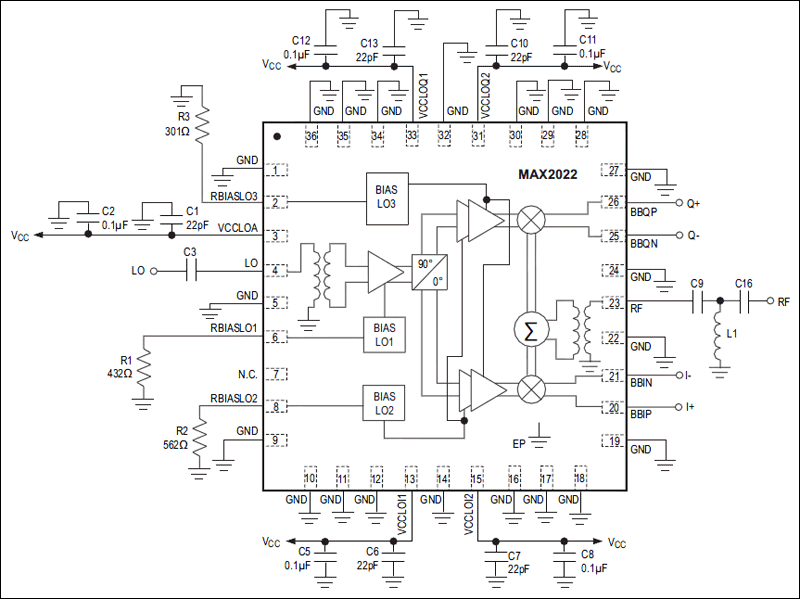

除具有优异的线性度和噪声性能之外，MAX2022还具有非常高的集成度。该器件包括两个用于调制或解调同相正交信号的匹配无源混频器、三个LO混频放大驱动器以及一个LO正交分频器。片内集成不平衡变压器，支持单端RF与LO连接。此外，器件还具有基带输入匹配特性，可直接与发送DAC接口，无需昂贵的I/Q缓冲放大器。

MAX2022工作于+5V单电源，采用紧凑的、带有裸焊盘的、36引脚TQFN封装(6mm x 6mm)。在-40°C至+85°C扩展级温度范围内，器件的电气性能可有效保证。

应用

• 数字与扩频通信系统
• 固定宽带无线接入
• 微波链路
• 军用系统
• PHS/PAS基站
• 预校正发送器
• 个人移动无线装置(PMR)
• 单载波与多载波cdmaOne™和cdma2000基站
• 单载波与多载波DCS 1800/PCS 1900 EDGE基站
• 单载波与多载波WCDMA/UMTS和LTE/TDLTE基站
• 无线本地环路(WLL)
