特性

• 单电源供电(2.7V至3.6V)
• 75MHz的3dB I/Q输入带宽
• 宽带50Ω RF输出：700MHz至2300MHz
• 超精细的频率分辨率：100mHz
• 为快速切换应用提供高的参考频率
• 非常低的相位噪声
• 低杂散和参考时钟辐射
• -1dBm RMS输出功率
• 60dB RF静音控制
• 典型值为34dBc的载波抑制
• 典型值为34dBc的边带抑制
• 软件和硬件控制的关断模式

产品详情和应用

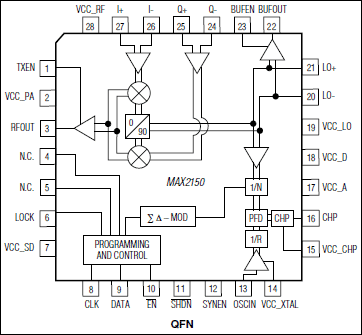

MAX2150是一款完备的、宽带、直接上变频正交调制IC，采用28位Σ-Δ N分频合成器。该芯片针对700MHz至2300MHz频率范围的应用而设计。

当使用10MHz参考时，超高精度的Σ-Δ N分频合成器能够达到50mHz以上的分辨率。其它的特性还包括：全差分I/Q调制输入、内部本振缓冲器以及一个50Σ-Δ宽带输出驱动放大器。

MAX2150还为合成器编程和整个器件的配置提供了一个标准的3线接口。芯片内部还包括一个低噪声晶振放大器，使用外部参考振荡器时，可以被配置为一个缓冲器。

该器件可以在-1dBm输出时获得典型值为34dBc的载波和边带抑制。合成器与3线总线为连续编程而保持加电状态的同时，宽带、内部匹配的RF输出可以被禁用。

该器件从+3.0V电源消耗72mA电流，并采用紧凑的、28引脚、焊盘裸露的薄型QFN封装(5mm x 5mm)。

应用

• LMDS
• 卫星上行链路
• 无线基站
• 无线宽带系统
