ADI亚德诺 ADL5382 产品介绍

2026-03-09 0次

特性

I/Q解调器
RF工作频率范围：
700 MHz至2700MHz
IIP3：+30 dBm
IIP2：+60dBm
输入P1dB：+13dBm
噪声系数：14 dB (900MHz)

电压转换增益：5dB
正交解调精度
相位精度：<0.5°
幅度平衡：<0.25 dB
LO输入：–10至+5 dBm
解调带宽：约500 MHz
I/Q以2Vpk驱动200Ω负载
可编程功耗

产品详情和应用

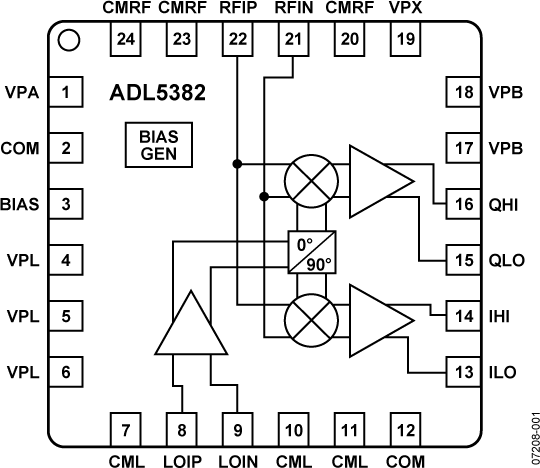

ADL5382是一款宽带正交I/Q解调器，涵盖从700 MHz到2.7 GHz的RF输入频率范围。在900 MHz时，其噪声系数(NF)为14 dB，IP1dB为14.7 dBm，三阶交调截点(IIP3)为33.5 dBm；具有出色的动态范围，适合要求苛刻的基础设施直接变频应用。差分RF输入提供功能良好的50 Ω宽带输入阻抗，最好采用1:1巴伦驱动以实现较佳性能。

解调精度非常出色，幅度平衡和相位平衡分别约为0.05 dB和0.2°。解调相内
