ADI亚德诺 ADL5387 产品介绍
2026-03-09
0次
特性
- RF工作频率范围：
30 MHz至2 GHz - LO输入 (2 ×fLO):
60 MHz至4 GHz - 输入IP3：31 dBm ( 900 MHz )
- 输入IP2：62 dBm (900 MHz )
- 输入P1dB：13 dBm (900 MHz )
- 噪声系数(NF)
12.0 dB (140 MHz )
14.7 dB ( 900 MHz ) - 电压转换增益：> 4 dB
- 正交解调精度
相位精度～0.4°
幅度平衡：~0.05 dB - 解调带宽：~240 MHz
- 基带I/Q驱动：2 V p-p（至200 Ω负载）
- 5 V单电源
产品详情和应用
ADL5387是一款宽带正交I/Q解调器，涵盖从30 MHz到2 GHz的RF/IF输入频率范围。在450 MHz时，其噪声系数(NF)为13.2 dB，IP1dB为12.7 dBm，三阶交调截点(IIP3)为32 dBm；具有出色的动态范围，适合要求苛刻的基础设施直接变频应用。差分RF/IF输入提供良好的50 Ω宽带输入阻抗，并且为获得较佳性能，应采用1:1巴伦驱动。

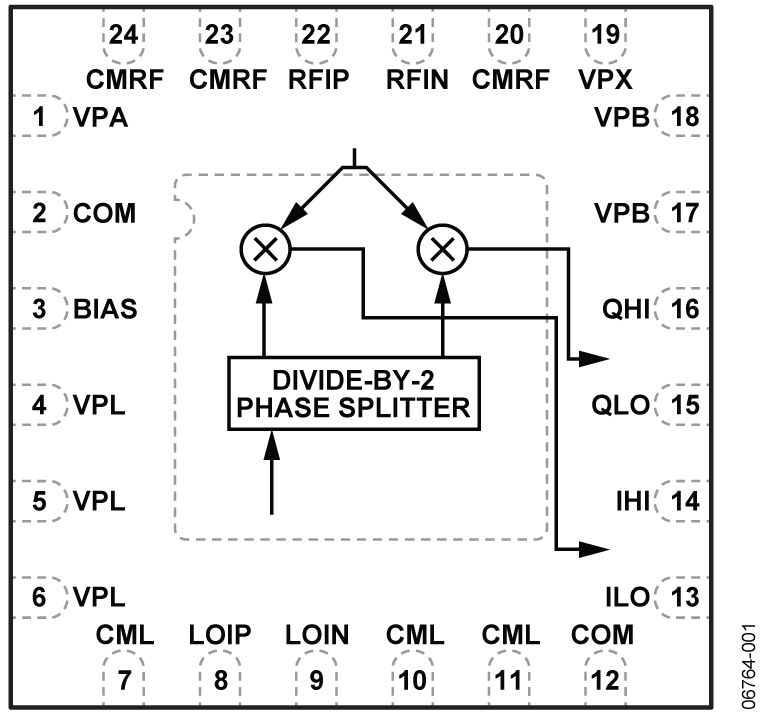

本振 (LO)正交产生采用二分频方法，从而可实现超宽带操作。幅度平衡和相位平衡分别约为0.05 dB和0.4?时，可在宽LO电平范围内达到出色的解调精度。解调相内(I)和正交(Q)差分输出经过完全缓冲，提供4 dB以上的电压转换增益。缓冲基带输出能将2 V p-p差分信号驱动至200 Ω负载。
完全平衡的设计可极大地降低二阶失真的影响。从LO端口至RF端口的泄漏小于−70 dBc。I和Q输出端的差分直流失调电压小于10 mV。这些因素使该器件具有60 dBm以上的出色IIP2特性。
ADL5387采用4.75 V至5.25 V单电源供电，可利用从BIAS引脚连接至地的外部电阻来调节电源电流。

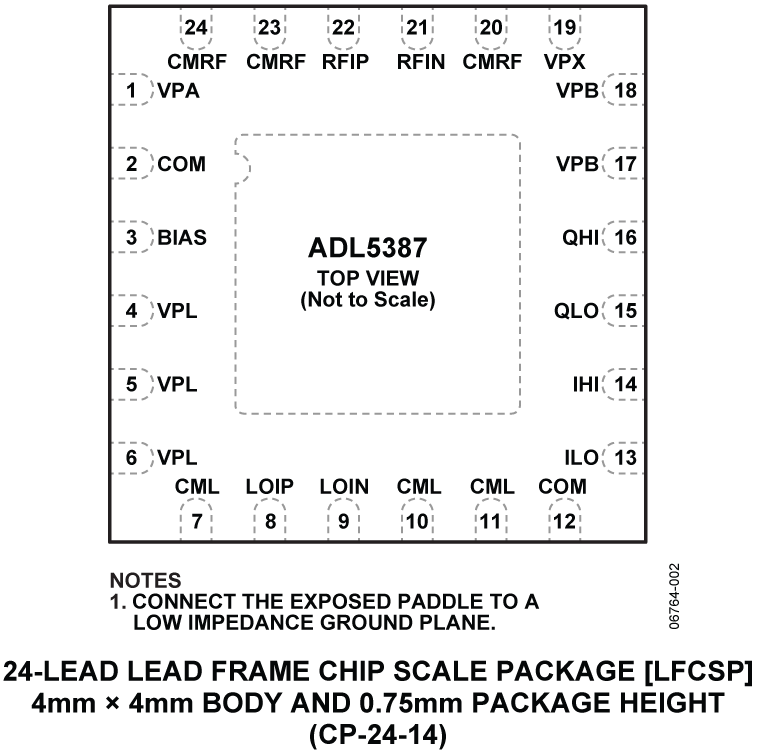

ADL5387采用ADI公司先进的硅-锗双极性工艺制造，提供24引脚、裸露焊盘LFCSP封装。
应用
数据手册, Rev. 0, 10/07
