特性

• 400MHz 至 4GHz 工作频率
• 高 IIP3：28.7dBm (在 700MHz)，25.7dBm (在 1.95GHz)
• 高 IIP2：70dBm (在 700MHz)，60dBm (在 1.95GHz)

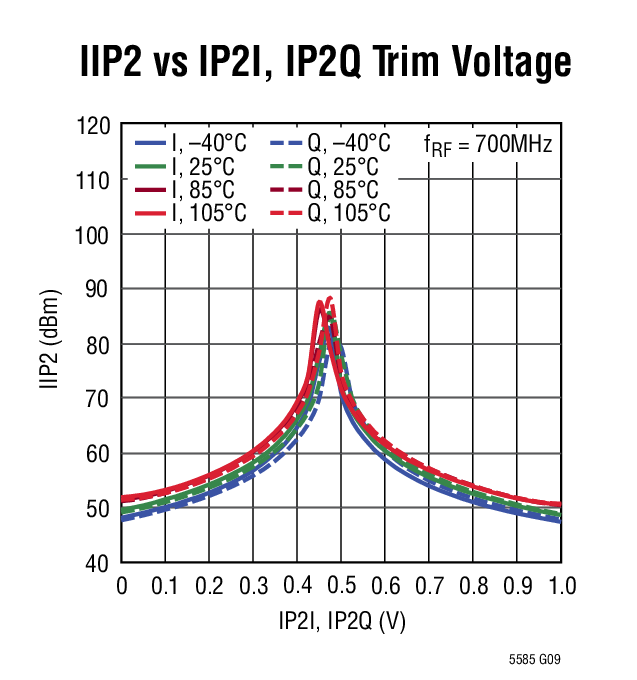

• 用户可调 IIP2 高达 80dBm
• 用户可调 DC 失调置零
• 高输入 P1dB：16dBm (在 1950MHz)
• 530MHz 或更高的 I/Q 带宽
• 镜频抑制：43dBm (在 1950MHz)
• 噪声指数：
  • 13.5dB (在 700MHz)
  • 12.7dB (在 1.95GHz)
• 转换增益：
  • 2.0dB (在 700MHz)
  • 2.4dB (在 1.95GHz)
• 具片内变压器的单端 RF
• 停机模式
• 工作温度范围 (TC)：–40°C 至 105°C

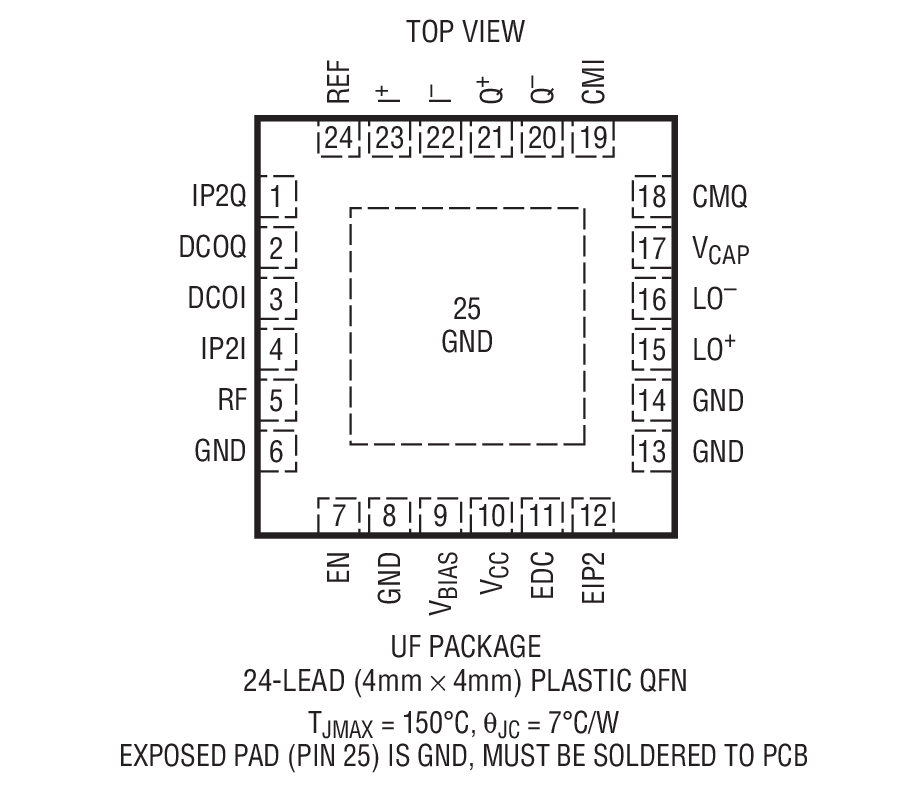

• 24 引脚 4mm x 4mm QFN 封装



产品详情和应用

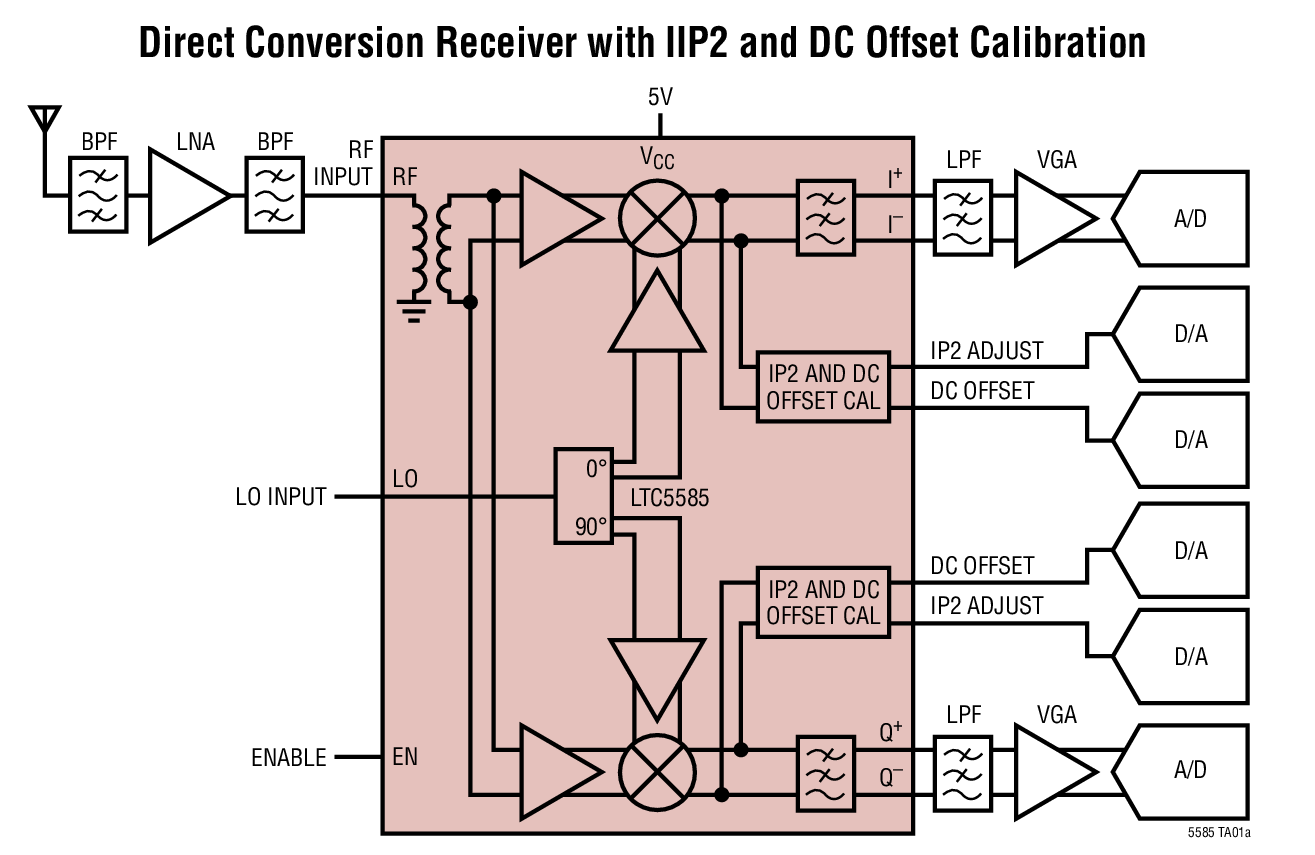

LTC^®5585 是一款直接转换正交解调器，专为 400MHz 至 4GHz 频率范围内的高线性度接收器应用而优化。它适合于那些将一个 RF 信号直接转换为具 530MHz 或更高带宽的 I 和 Q 基带信号的通信接收机。LTC5585 内置平衡 I 和 Q 混频器、LO 缓冲放大器和一个精准的高频正交移相器。集成型片内宽带变压器可利用简单的片外 L-C 匹配处理在 RF 输入端上提供一个单端接口。此外，LTC5585 还提供了 4 个用于 IIP2 和 DC 偏移校正的模拟控制电压接口引脚，从而极大地简化了系统校准。

LTC5585 的高线性度可为接收机提供出色的无寄生动态范围。这款直接转换解调器能免除增设中频 (IF) 信号处理的需要以及对应的镜频滤波与 IF 滤波要求。这些 I/Q 输出可直接连接至通道选择滤波器 (LPF) 或基带放大器。

• LTE / W-CDMA / TD-SCDMA 基站接收机
• 宽带 DPD 接收机
• 点对点宽带无线电设备
• 高线性度直接转换 I/Q 接收机
• 镜频抑制接收机
