特性

• RF 输入频率范围：40MHz 至 900MHz

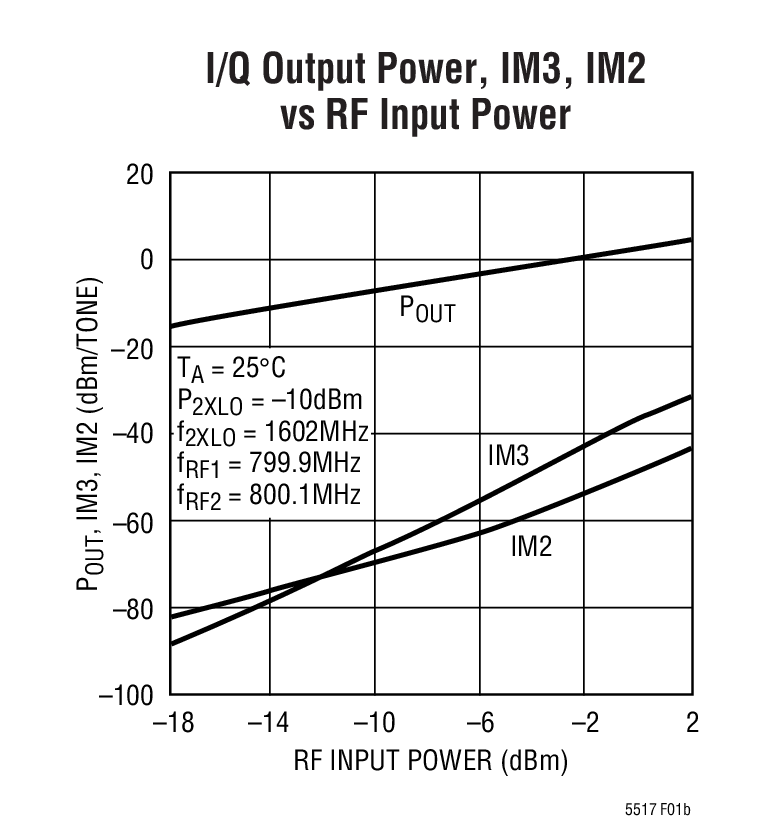

• 高 IIP3：21dBm (在 800MHz)
• 高 IIP2：58dBm (在 800MHz)
• I/Q 增益失配：0.3dB (最大值)
• I/Q 相位失配：0.7°
• 噪声指数：12.4dB (在 800MHz)
• 转换增益：3.3dB (在 800MHz)
• 基带带宽：130MHz
• 单端、50Ω 匹配 2XLO 输入
• 停机模式

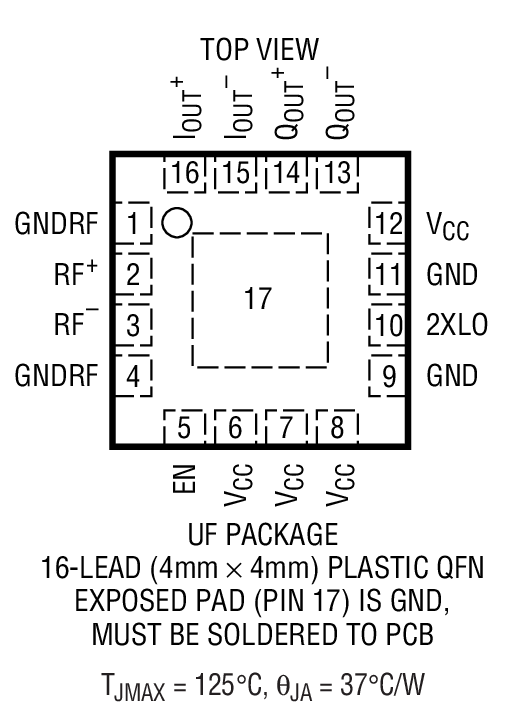

• 带裸露衬垫的 16 引脚 QFN (4mm x 4mm) 封装

产品详情和应用

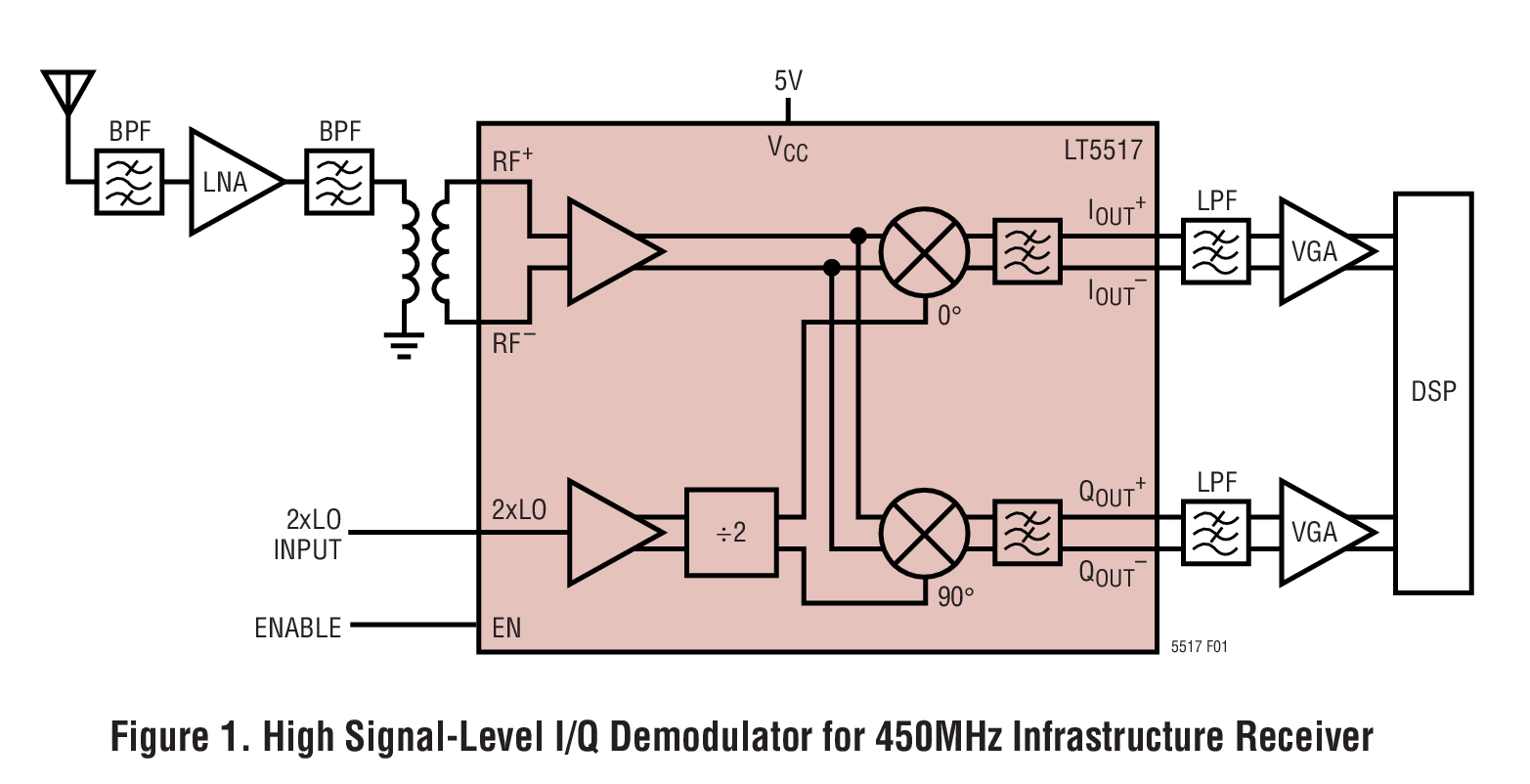

LT^®5517 是一款 40MHz 至 900MHz 正交解调器，其专为那些将高动态范围作为重要因素的高线性度接收机应用而优化。该器件适用于将 RF 或 IF 信号直接转换成具有高达 130MHz 带宽的 I 和 Q 基带信号之通信接收机。LT5517 纳入了平衡的 I 和 Q 混频器、LO 缓冲放大器和一个从片内一比二分频电路导出的精准、宽带正交发生器。

LT5517 的上佳线性度和低噪声性能在其整个频率范围内得以实现。一个良好平衡的一比二分频电路产生精准的正交 LO 载波，以驱动 I 混频器和 Q 混频器。因此，I 通道和 Q 通道的输出在幅度上是十分匹配的，而它们的相位则相差 90°。另外，LT5517 还在其整个频率范围内于 2XLO 端口上提供了卓越的 50Ω 阻抗匹配。

应用

• 无线基础设施
• 高线性度直接转换 I/Q 接收机
• 高线性度 I/Q 解调器
