ADI亚德诺 ADH573S 产品介绍

2026-03-09 0次

特性

High Output Power: +12 dBm
Low Input Power Drive: 0 dBm to +6 dBm
Fo Isolation: > 20 dBc @ Fout = 16 GHz
100 kHz SSB Phase Noise: -134 dBc/Hz

Single Supply: +5 V @ 92 mA Typ.

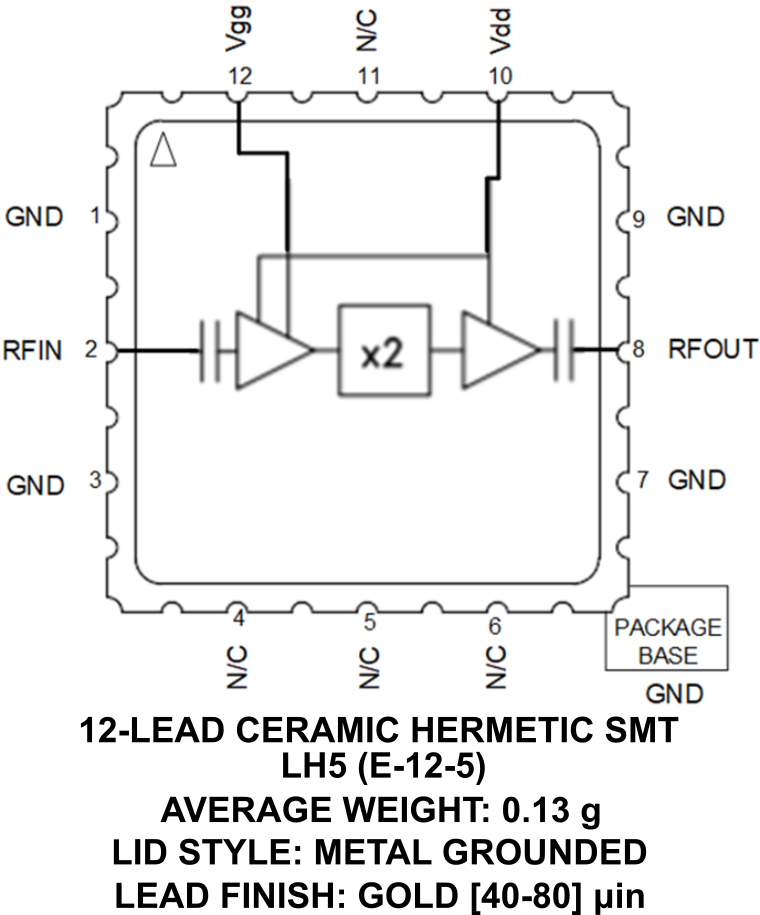

12-Lead Hermetic Ceramic SMT Package
Screened in accordance with MIL-PRF-385345, Class Level S

产品详情和应用

The ADH573S is a x2 active broadband frequency multiplier utilizing GaAs PHEMT technology. When driven by a +5 dBm signal, the multiplier provides +12 dBm typical output power from 8 GHz to 22 GHz Fout. The Fo and 3Fo isolations are >20 dBc and >25 dBc respectively at 16 GHz Fout. The ADH573S is ideal for use in LO multiplier chains for Pt to Pt & VSAT Radios yielding reduced parts count vs. traditional approaches. The low additive SSB Phase Noise of -134 dBc/Hz at 100 kHz offset helps maintain good system noise performance.

Applications

Clock Generation Applications

SONET OC-192 & SDH STM-64

Point-to-point & VSAT Radios
Satellite communications (SATCOM)
Instrumentation
Aerospace EW/Radar
Military & Space
