特性

• 工作频率：869 MHz至960 MHz
• 输出压缩点P1dB：16 dBm
• 输出三阶交调截点OIP3：29 dBm (900 MHz)
• 噪底：-157 dBm/Hz
• 边带抑制： <-50 dBc (900 MHz)
• 基带共模偏置：1.5 V
• LO泄露： -50 dBc (900 MHz)，P_OUT = 5 dBm
• 单电源：4.75 V至5.25 V

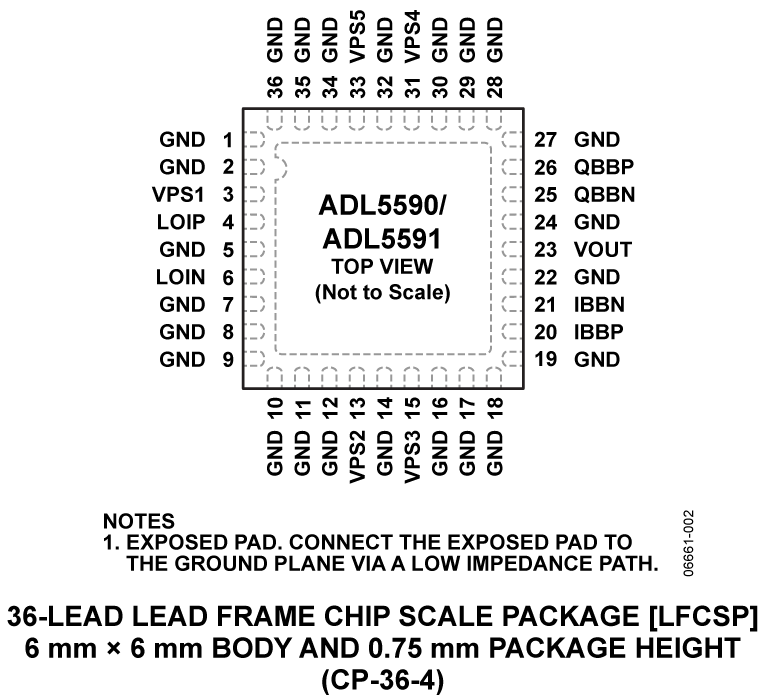

• 封装：36引脚、6 mm × 6 mm LFCSP

产品详情和应用

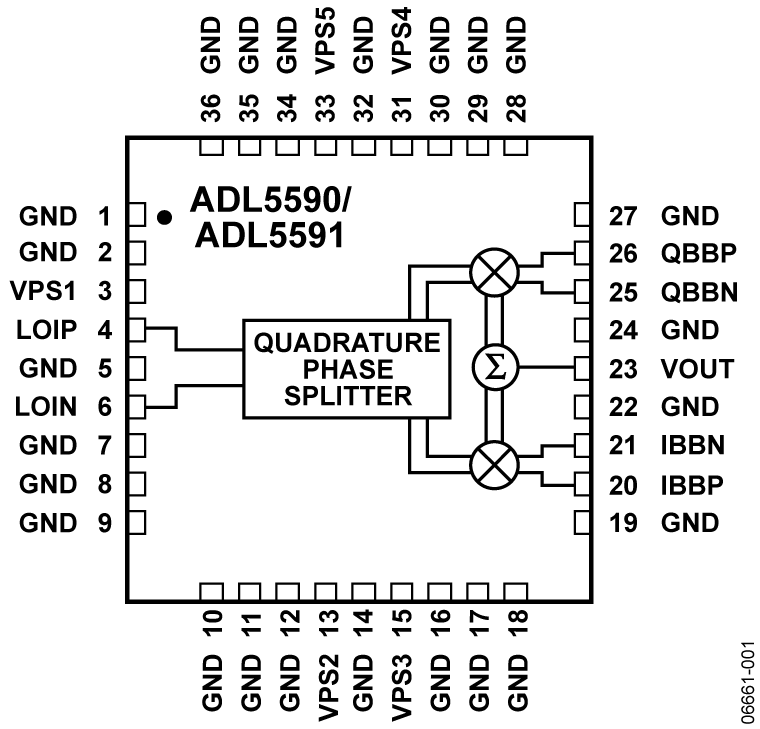

该系列单芯片RF正交调制器设计用于869 MHz至960 MHz和1805 MHz至1990 MHz的频率范围。出色的相位精度和幅度平衡可以为通信系统提供高性能直接射频调制。

ADL5590和ADL5591可以用作数字通信系统中的直接RF调制器，例如使用全球移动通信系统(GSM)网络的系统。此外，这些器件还与增强型数据速率GSM演进技术(EDGE)兼容。

该系列器件采用ADI公司先进的硅-锗双极性工艺制造，提供36引脚、裸露焊盘LFCSP封装，工作温度范围为−40°C至+85°C。

应用

• 无线基础设施
• 针对GSM发射器进行优化
