ADI亚德诺 ADAR2001 产品介绍

2026-03-09 0次

特性

4x 输入倍频器（带可编程谐波滤波器）
具有独立使能控制的四路差分输出 PA
输入频率范围：2.5 GHz 至 10 GHz
输出频率范围：10 GHz 至 40 GHz
输入功率：−20 dBm (50 Ω)
输出功率：5 dBm 差分 (100 Ω)
谐波抑制：在整个频率范围内为 -20 dB 至 -40 dB

对所有功能进行 3 线或 4 线 SPI 控制
通过片内可编程状态机实现快速乘法器/滤波器和变送器的切换和控制
片内温度传感器、输出功率检测器和 ADC
直流功率：450 mW（2.5 V 电源）
40 端子 6 mm × 6 mm LGA 封装

产品详情和应用

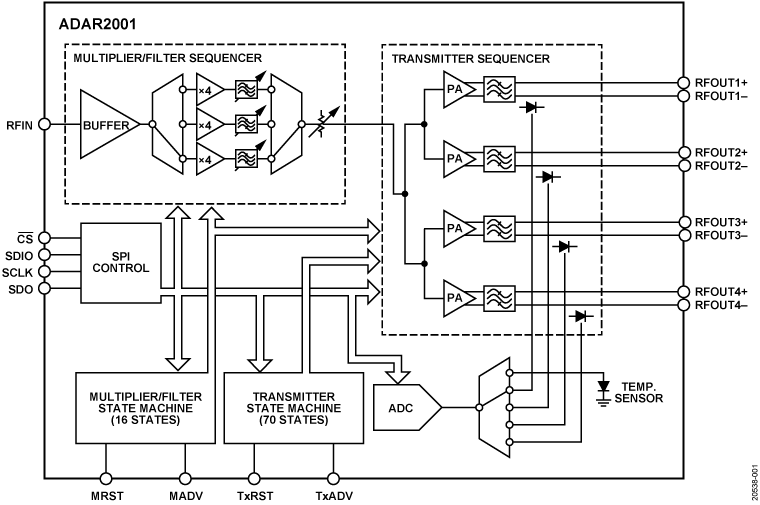

ADAR2001是一款发送器IC，针对毫米波人体扫描应用进行了优化。ADAR2001接受2.5 GHz至10 GHz之间的单端连续波(CW)输入信号，提供增益、4×倍频、谐波滤波、1:4信号分离和四个可独立控制的功率放大器(PA)，具有差分输出，旨在直接驱动带差分输入的偶极天线。

所有器件功能和配置选项均可通过ADI公司的3线或4线串行外围设备接口(SPI)进行访问。

ADAR2001还集成了两个状态机，便于简化配置，可控制和快速切换倍频器、滤波器和发送器部分。这些时序控制器通过SPI编程，然后由脉冲输入（复位和推进）操控。

输出功率和芯片温度可由四个片上检测器和一个温度传感器监测，温度传感器的输出复用到一个8位ADC。

ADAR2001仅需一个2.5 V电源，在打开一个通道的情况下功耗为450 mW。

ADAR2001采用紧凑型、40引脚、6 mm × 6 mm LGA封装，工作温度范围为-40°C至+85°C。

应用

毫米波成像

安防
医疗
工业

宽带本地振荡器(LO)倍频器/分配器
