ADI亚德诺 HMC859 产品介绍

2026-03-09 0次

特性

差分与单端工作
快速上升和下降时间： 19/17 ps
低功耗： 320 mW（典型值）
可编程差分输出电压摆幅： 800 - 1900 mVp-p

传播延迟： 146 ps
单电源： -3.3V
16引脚3x3mm SMT封装： 9mm²

产品详情和应用

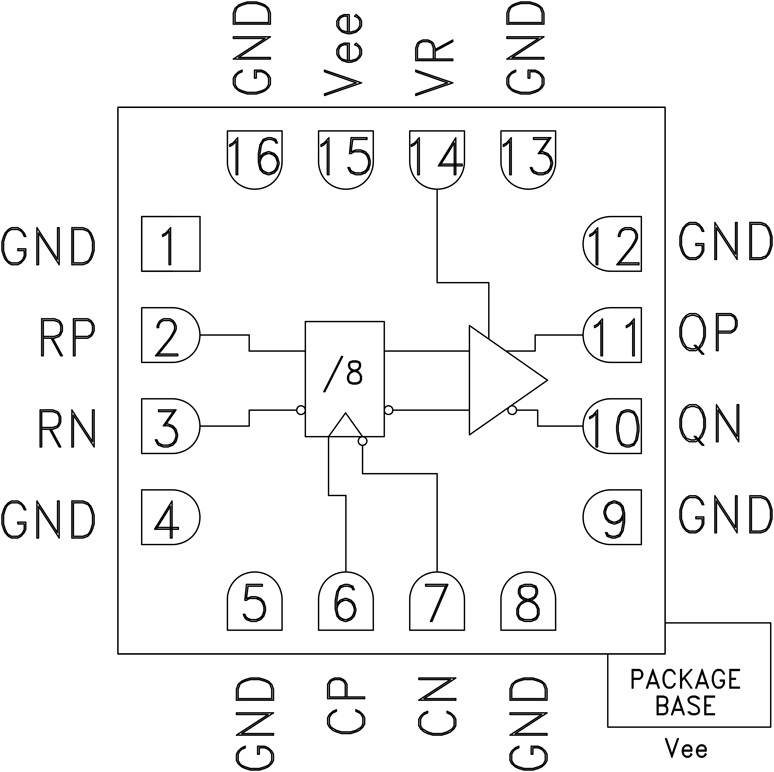

HMC859LC3是一款带复位功能的8分频器件，设计支持高达26 GHz的时钟频率。正常工作时，在复位引脚未置位的情况下，输出在时钟正沿上从之前的状态开始切换。置位复位引脚可迫使Q输出低电平，无论时钟沿状态如何（异步复位置位）。反转时钟输入便可实现负沿触发应用。 HMC859LC3还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC859LC3的所有输入信号均以50 Ω端接至片上接地，可采用交流或直流耦合。输出可直接连接50 Ω端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC859LC3采用-3.3 V DC单电源供电，提供符合RoHS标准的3x3 mm SMT陶瓷封装。

应用

高速分频器（高达26 GHz）
时钟合成
锁相环
宽带测试和测量
