特性

• 250MHz至4000MHz RF频率范围
• 单一芯片集成两路模拟衰减器
• 灵活的衰减范围控制
  • 22dB (每路衰减器)
  • 44dB (两路衰减器级联)
• 2.4dB 1500MHz插入损耗(每路衰减器)
• 线性模拟控制响应曲线(dB/V)简化自动电平控制和增益调整算法
• 在较宽的频率范围和衰减设置下保持优异的衰减平坦度
• 7.3mA较低的电源电流
• +5.0V单电源供电

产品详情和应用

MAX19790为双路、通用模拟电压可变增益衰减器(VVA)，设计用于工作在250MHz至4000MHz频率范围的50Ω系统。每个衰减器包括一个控制电路，可提供22dB衰减范围，具有10dB/V的线性控制斜率。

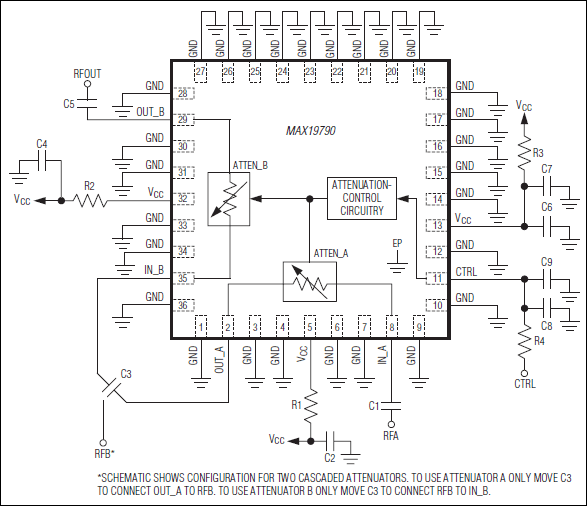

两路衰减器共用一个共模模拟控制信号，可以级联产生44dB的总动态范围，获得20dB/V的线性控制斜率。

该款IC为单芯片设计，采用Maxim专有SiGe BiCMOS工艺。器件采用+5.0V单电源供电，采用紧凑的36引脚薄型QFN封装(6mm x 6mm x 0.8mm)，带有裸焊盘。在-40°C至+85°C扩展级温度范围内确保电气规格。

应用

• 自动电平控制(ALC)
• 宽带应用系统，包括：无线基础架构的数字及扩频通信系统
• 通用测试设备
• 增益调节
• 地面微波链路
• 接收器增益控制
• 温补电路
• 发送器增益控制
• VSAT/卫星调制解调器
• WCDMA/LTE、TD-SCDMA/TD-LTE、WiMAX®、cdma2000®、GSM/EDGE和MMDS基站
