ADI亚德诺 ADH941S 产品介绍

2026-03-09 0次

特性

0.5 dB LSB 步进为 15.5 dB
每位单一正向控制线
插入损耗：30 GHz 时为 4.4 dB（典型值）
出色衰减精度

±0.5 dB 典型位错误
高输入 IP3：+45 dBm
功率处理能力：+27 dBm
双电源供电：± 5 V

产品详情和应用

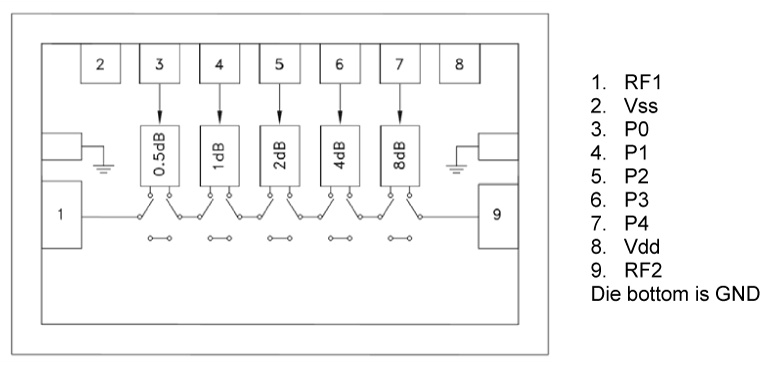

ADH941S 是一款宽带 5 位 GaAs IC 数字衰减器，以裸片形式提供，附带 K 级元件评估。覆盖 0.1 到 30.0 GHz，在 30.0 GHz 时插入损耗小于 4.4 dB 典型值。衰减器位值为 0.5 (LSB)、1、2、4、8，总衰减为 15.5 dB。IIP3 为 +45 dBm 时，衰减精度非常好，典型步进误差小于 ±0.5 dB。

ADH941S 需要双电源电压 Vdd = +5 V 和 Vss = -5V，以及五个控制电压输入，在 +5V 和 0V 之间切换以选择每个衰减状态。

应用

军用&航空航天
收发器
测试设备 & 传感器
