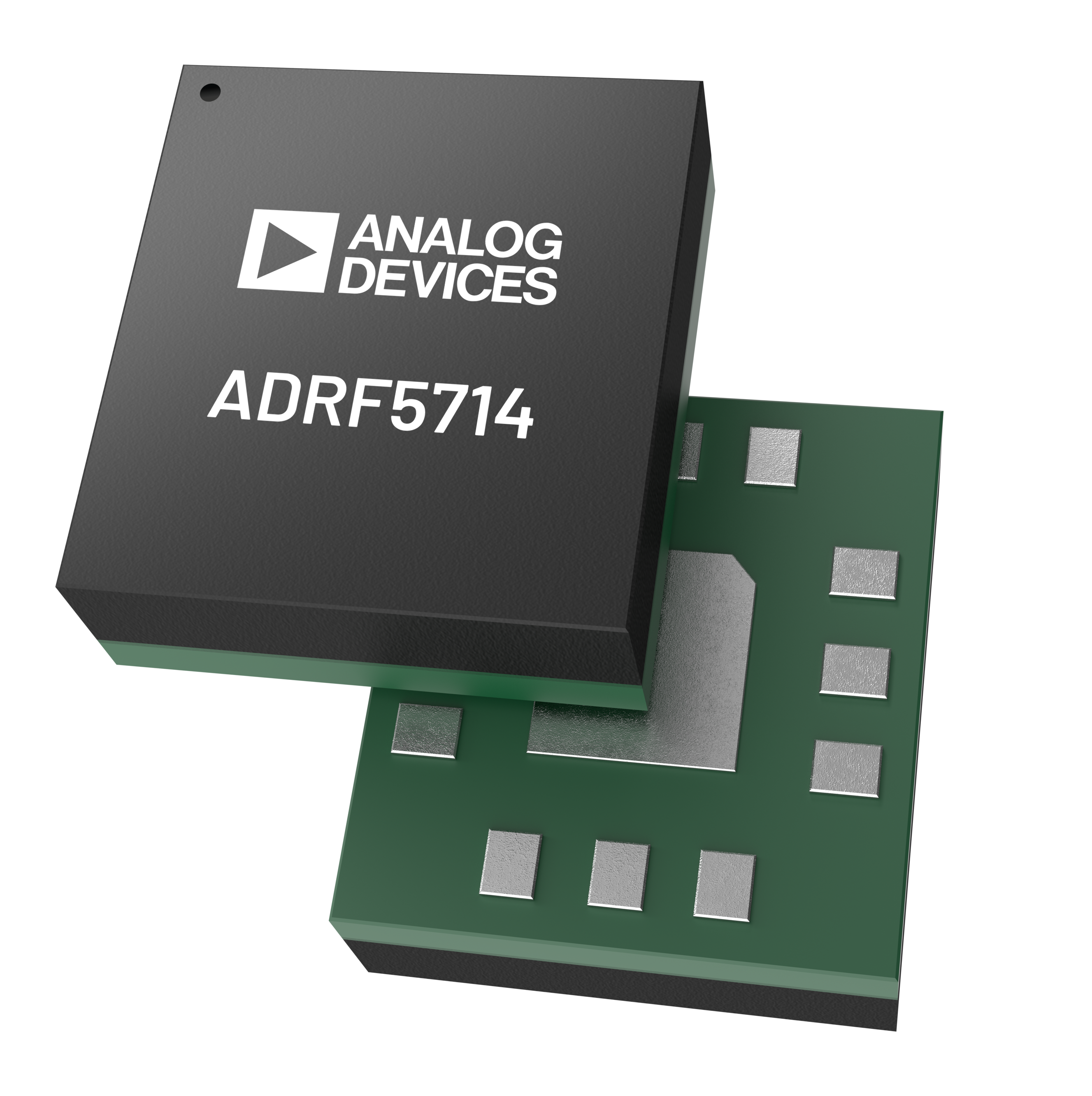

ADI亚德诺 ADRF5714 产品介绍
2026-03-09
0次
特性
- 超宽带频率范围：0.1 GHz 至 30 GHz
- 16 dB 单一衰减步长
- 低插入损耗
- 0.7 dB (8 GHz)
- 0.9 dB (18 GHz)
- 1.3 dB (30 GHz)
- 衰减精度：±0.20 dB 典型值，最高 30 GHz
- 高输入线性度
- P0.1dB 插入损耗状态：33 dBm
- P0.1dB 16 dB 衰减状态：29 dBm
- IP3 插入损耗路径：57 dBm（典型值）
- IP3 16 dB 衰减状态：49 dBm（典型值）
- 高 RF 功率处理能力
- 30 dBm（典型值）稳态平均值
- 33 dBm（典型值）稳态峰值
- RF 幅度建立时间（0.1 dB 最终 RFOUT）：110 ns
- 支持单电源工作
- 在相对相位中实现紧密分布
- 无低频杂散信号
- 与 CMOS/LVTTL 兼容
- 12 端子 2.25 mm x 2.25 mm 岸面栅格阵列 (LGA) 封装
产品详情和应用
ADRF5714 是一款 1 位硅工艺数字衰减器，具有 16 dB 衰减率，并且支持无干扰操作。
该套件的工作频率范围为 100 MHz 至 30 GHz，具有优于 1.3 dB 的插入损耗和出色的衰减精度。ADRF5714 的 ATTIN 端口具有 30 dBm 平均和 33 dBm 峰值的 RF 输入功率处理能力。
ADRF5714 需要 +3.3 V 和 −3.3 V 的双电源电压。此套件采用互补金属氧化物半导体 (CMOS)-/低电压晶体管至晶体管逻辑 (LVTTL) 兼容控制。
ADRF5714 还可使用单一正电源电压 (VDD) 工作。负电源电压 (VSS) 接地。有关更多详细信息，请参见数据手册的“工作原理”部分。
ADRF5714 射频端口旨在匹配 50 Ω 的特性阻抗。ADRF5714 采用符合 RoHS 标准的 12 端子、2.25 mm × 2.25 mm、LGA 封装， 并可在 −40°C 至 +105°C 的温度范围内工作。
