ADI亚德诺 ADRF5700 产品介绍
2026-03-09
0次
特性
- 宽带频率范围：100 MHz至22 GHz
- 衰减范围：46 dB，2 dB步长
- 低插入损耗
- 1.6 dB（典型值，高达10 GHz）
- 2.0 dB（典型值，高达20 GHz）
- 出色的衰减精度
- +(0.1 + 0.5%)的衰减状态（典型值，高达10 GHz）
- -(0.1 + 2.0%)的衰减状态（典型值，高达10 GHz）
- +(0.1 + 0.5%)的衰减状态（典型值，高达20 GHz）
- -(0.1 + 3.0%)的衰减状态（典型值，高达20 GHz）
- 低步进误差
- ±0.2 dB（典型值，高达10 GHz）
- ±0.3 dB（典型值，高达20 GHz）
- 高输入线性度
- P0.1dB：所有衰减状态下>27 dBm（典型值）
- P1dB：所有衰减状态下>30 dBm（典型值）
- IP3：所有衰减状态下>47 dBm（典型值）
- 高RF功率处理
- 24 dBm（稳态平均值）
- 30 dBm（稳态峰值）
- 所有衰减状态下的回波损耗一致
- 相对相位中的紧凑分布
- 无低频杂散信号
- 并行模式控制，CMOS/LVTTL兼容
- RF幅度建立时间（0.1 dB最终RF输出）：130 ns

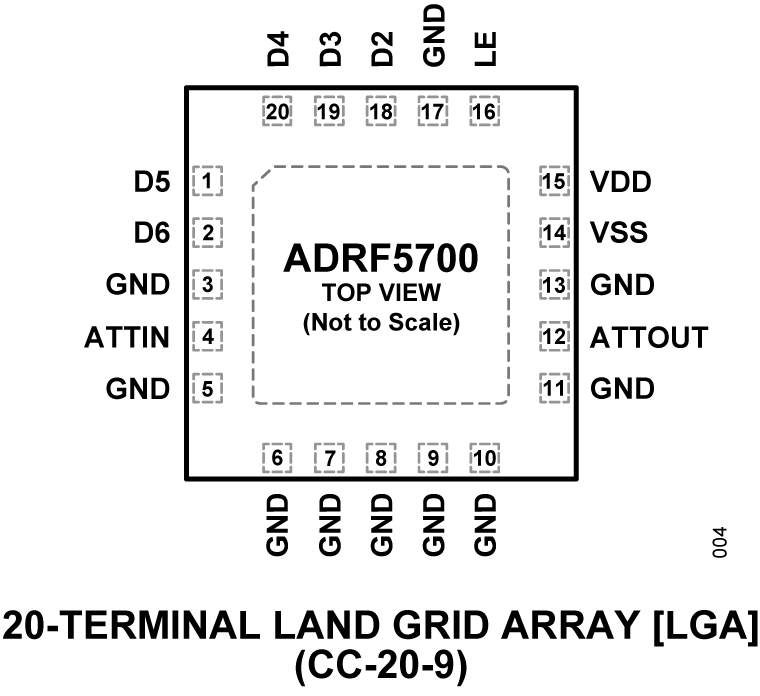

- 20引脚、3.0 mm x 3.0 mm LGA封装
产品详情和应用

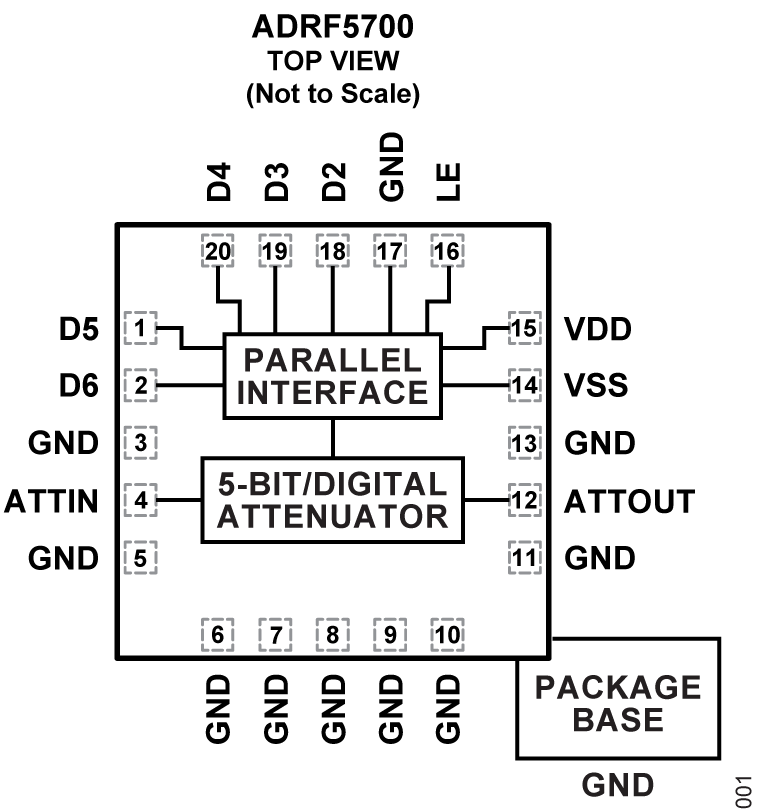

ADRF5700是一款硅、5位数字衰减器，以2 dB步长提供46 dB的衰减控制范围。
该器件的工作频率范围为100 MHz至22 GHz，提供优于2.0 dB的插入损耗和高衰减精度。ADRF5700支持双向操作，在所有衰减状态下具有24 dBm（平均值）和30 dBm（峰值）的RF输入功率处理能力。
ADRF5700需要+3.3 V和−3.3 V双电源电压供电。该器件具有并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。
当负电源电压(VSS)接地时，ADRF5700也可在单一正电源电压(VDD)下工作。在此工作条件下，可在降低开关特性、线性度和功率处理性能的同时保持小信号性能（参阅数据手册中的表2）。
ADRF5700 RF端口设计用于匹配50 Ω的特征阻抗。ADRF5700采用符合RoHS标准的20引脚、3.0 mm × 3.0 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。
