ADI亚德诺 ADRF5715 产品介绍
2026-03-09
0次
特性
- 超宽带频率范围：1 MHz 至 30 GHz
- 衰减范围：16 dB（典型值）
- 低插入损耗
- 0.6 dB (8 GHz)
- 0.8 dB (18 GHz)
- 1.15 dB (30 GHz)
- 衰减精度
- ±0.15 dB 典型值，最高 18 GHz
- 18 GHz 至 30 GHz：±0.20 dB（典型值）
- 高输入线性度
- P0.1dB 插入损耗状态：33 dBm（典型值）
- P0.1dB 16 dB 衰减状态：30 dBm（典型值）
- IP3 插入损耗路径：51 dBm（典型值）
- IP3 16 dB 衰减状态：49 dBm（典型值）
- 高 RF 功率处理能力
- ATTIN 和 ATTOUT 的输入
- 30 dBm（典型值）稳态平均值
- 33 dBm（典型值）稳态峰值
- ATTIN 和 ATTOUT 的输入
- RF 幅度建立时间（0.1 dB 最终 RFOUT）：6.5 μs（典型值）
- 支持单电源工作
- 在相对相位中紧密分布
- 无低频杂散信号
- 与 CMOS/LVTTL 兼容

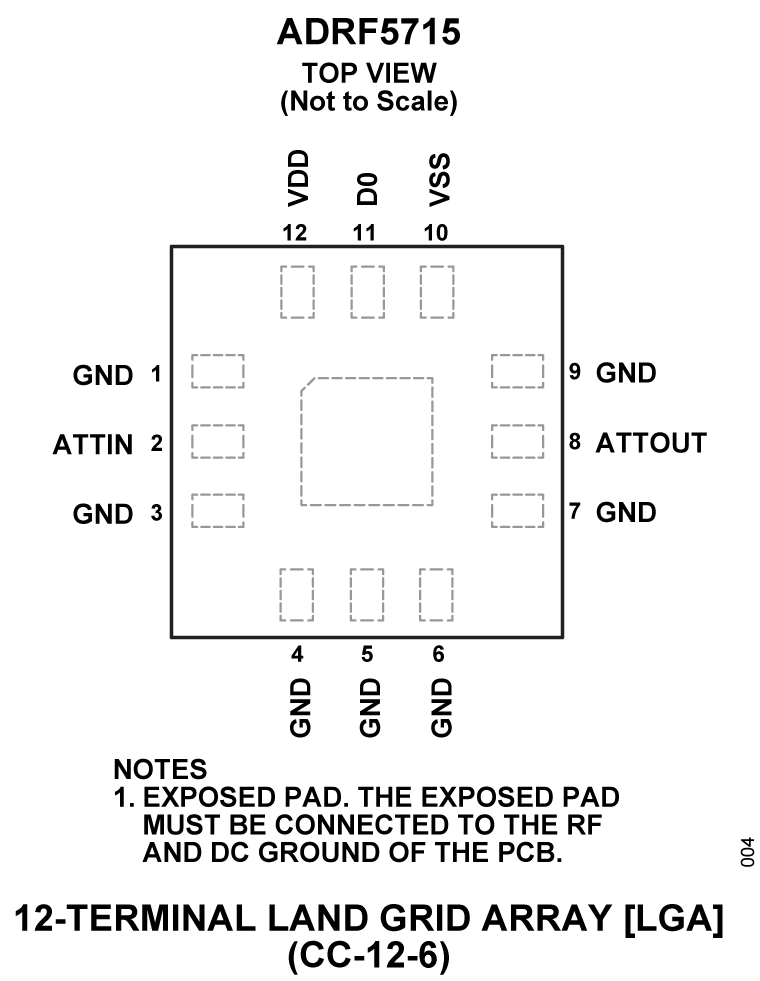

- 12 端子 2.25 mm x 2.25 mm 岸面栅格阵列 (LGA) 封装
产品详情和应用

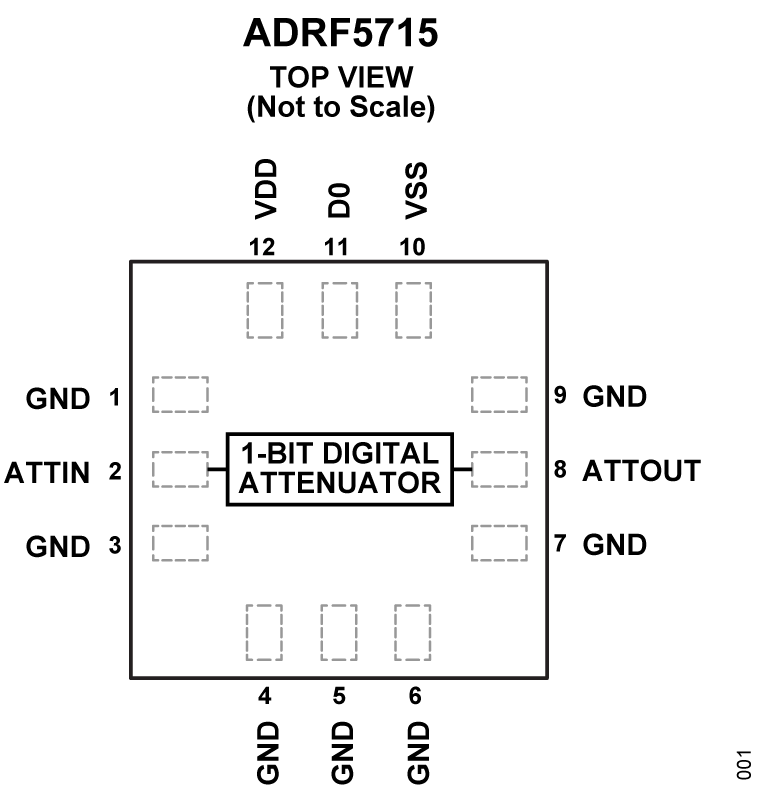

ADRF5715 是一款 1 位数字硅工艺衰减器，衰减率为 16 dB。
ADRF5715 的工作频率范围为 1 MHz 至 30 GHz，具有优于 1.15 dB 的插入损耗和出色的衰减精度。ADRF5715 的 ATTIN 和 ATTOUT 端口的射频功率处理能力为 30 dBm 稳态平均值和 33 dBm 稳态峰值。
ADRF5715 需要 +3.3 V 和 −3.3 V 的双电源电压。此套件采用互补金属氧化物半导体 (CMOS)-/低电压晶体管至晶体管逻辑 (LVTTL) 兼容控制。
ADRF5715 也可以使用单个正电源电压 (VDD) 下工作，同时负电源电压 (VSS) 接地。有关更多详细信息，请参见“工作原理”部分。
ADRF5715 射频端口旨在匹配 50 Ω 的特性阻抗。ADRF5715 采用符合 RoHS 标准的 12 端子、2.25 mm × 2.25 mm、LGA 封装， 并可在 −40°C 至 +105°C 的温度范围内工作。
