ADI亚德诺 HMC470A 产品介绍

2026-03-09 0次

特性

衰减范围：1 dB LSB步进至31 dB
插入损耗：典型值1.7 dB（3 GHz）
出色的衰减精度：0.3 dB（典型值）
高输入线性度
- 0.1dB压缩(P0.1dB)：27 dBm（典型值）
- 3阶交调点(IP3)：48 dBm（典型值）
高功率处理：27 dBm
低相移：27° (3 GHz)
单电源供电：3 V至5 V
CMOS/TTL兼容并行控制

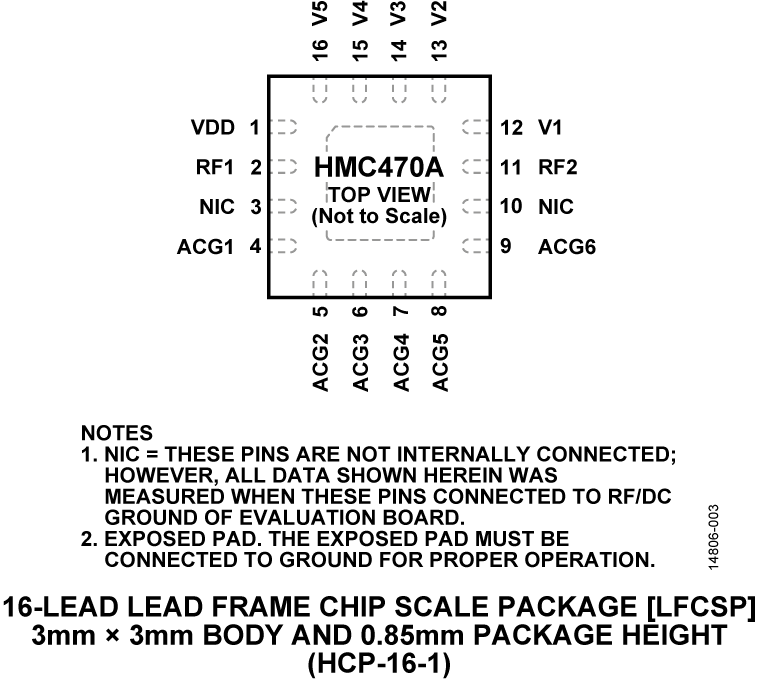

16引脚、3 mm × 3 mm LFCSP封装

HMC470A-EP支持防务和航空航天应用（AQEC标准

下载HMC470A-EP数据手册(pdf)
军用温度范围：-55°C至+125°C
受控制造基线
封装/测试厂
制造厂
增强型产品变更通知
认证数据可应要求提供

产品详情和应用

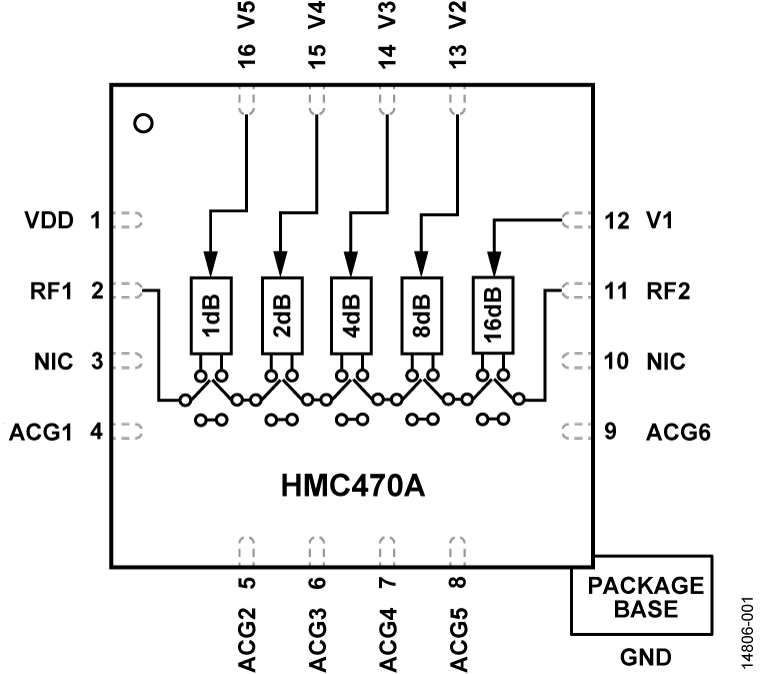

HMC470A是一款5位数字衰减器，以1 dB步长提供31 dB的衰减控制范围。

HMC470A在100 MHz至3 GHz的指定频率范围内提供出色的衰减精度和高输入线性度。不过，该数字衰减器具有用于外部交流接地电容的ACG引脚，可将工作频率扩展至低于100 MHz。

HMC470A采用3 V至5 V单正电源供电，通过集成片内驱动器提供CMOS/TTL兼容并行控制接口。该器件采用符合RoHS标准的紧凑型3 mm × 3 mm LFCSP封装。

应用

蜂窝基础设施
微波无线电和甚小孔径终端(VSAT)
测试设备和传感器
IF和RF设计
