ADI亚德诺 HMC624A 产品介绍

2026-03-09 0次

特性

衰减范围：0.5 dB (LSB)步进至31.5 dB
低插入损耗：1.6 dB（3 GHz时）
出色的衰减精度
高线性度
- 输入0.1dB压缩(P0.1dB)：33 dBm（典型值）
- 输入三阶交调截点(IP3)：55 dBm（典型值）
高RF输入功率处理：28 dBm
低相移：25° (3 GHz)
与HMC1122引脚兼容
欲了解更多特性，请参考数据手册

HMC624A-EP支持防务和航空航天应用（AQEC标准）

下载HMC624A-EP数据手册(pdf)
扩展工业温度范围：-55°C至+105°C
受控制造基线
唯一封装/测试厂
唯一制造厂
产品变更通知
认证数据可应要求提供

产品详情和应用

HMC624A是一款6位数字衰减器，以0.5 dB步长提供31.5 dB的衰减控制范围。

HMC624A在100 MHz至6.0 GHz的指定频率范围内提供出色的衰减精度和高输入线性度。不过，该数字衰减器具有外部交流接地电容，可将工作频率扩展至低于100 MHz。

HMC624A集成两个裸片：CMOS驱动器和砷化镓(GaAs) RF衰减器。CMOS驱动器支持对RF衰减器进行串行和并行控制。该器件还提供用户可选上电状态和串行输出端口，可级联其他串行控制元件。

HMC624A采用3 V至5 V单正电源供电，提供CMOS/TTL兼容控制接口。

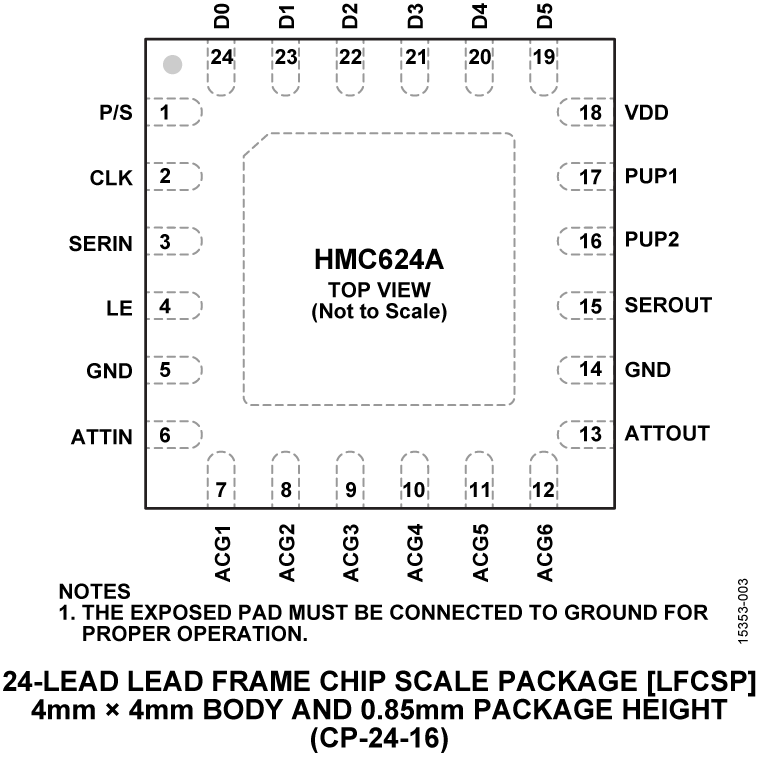

该器件采用符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装，与HMC1122引脚兼容（ACGx引脚除外）。

应用

蜂窝基础设施
微波无线电和甚小孔径终端(VSAT)
测试设备和传感器
中频(IF)和射频(RF)设计
