ADI亚德诺 ADRF5740 产品介绍
2026-03-09
0次
特性
- 超宽带频率范围：10 MHz至60 GHz
- 衰减范围：2 dB步进至22 dB
- 低插入损耗
- 1.4 dB，最高为20 GHz
- 2.2 dB，最高为44 GHz
- 3.3 dB，最高为55 GHz
- 衰减精度
- ±(0.1 + 1.0%)的状态，最高20 GHz
- ±(0.2 + 3.0%)的状态，最高44 GHz
- ±(0.2 + 7.0%)的状态，最高55 GHz
- 典型步进误差
- ± 0.30 dB，最高为20 GHz
- ± 0.50 dB，最高为44 GHz
- ± 0.60 dB，最高为55 GHz
- 高输入线性度
- P0.1dB：25.5 dBm（典型值）
- IP3：45 dBm（典型值）
- 高RF输入功率处理：24 dBm平均值，24 dBm峰值
- 相对相位中的紧凑分布
- 无低频杂散信号
- 并行模式控制，CMOS和LVTTL兼容
- RF幅度建立时间（0.1 dB最终RF输出）：175 ns
- 符合RoHS标准的16引脚、2.5 mm × 2.5 mm、LGA封装
产品详情和应用

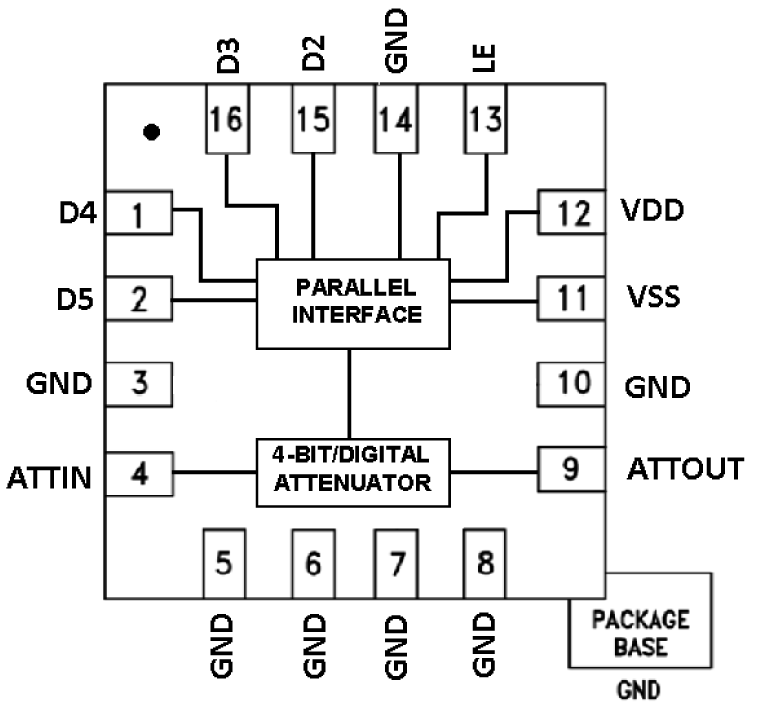

ADRF5740是一款硅、4位数字衰减器，以2 dB步长提供22 dB的衰减控制范围。
ADRF5740的工作频率范围为10 MHz至60 GHz，在55 GHz下提供小于3.3 dB的插入损耗和衰减精度（±0.2 + 7.0%的衰减状态）。在所有状态下，ADRF5740的ATTIN端口具有24 dBm（平均值）和24 dBm（峰值）的RF输入功率处理能力。
ADRF5740需要+3.3 V和−3.3 V双电源电压供电。ADRF5740具有并行模式控制、CMOS和低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。
ADRF5740 RF端口设计用于匹配50 Ω的特征阻抗。ADRF5740采用符合RoHS标准的16引脚、2.5 mm × 2.5 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施：5G 毫米波
- 军用无线电、雷达、电子对抗(ECM)
- 微波无线电和甚小孔径终端(VSAT)
