ADI亚德诺 HMC812A 产品介绍

2026-03-09 0次

特性

宽带宽： 5 - 30 GHz
出色的线性度： +28 dBm输入IP3
高功耗处理： +25 dBm输入P1dB
宽衰减范围： 30 dB
24引脚4x4 mm SMT陶瓷封装： 16mm²

产品详情和应用

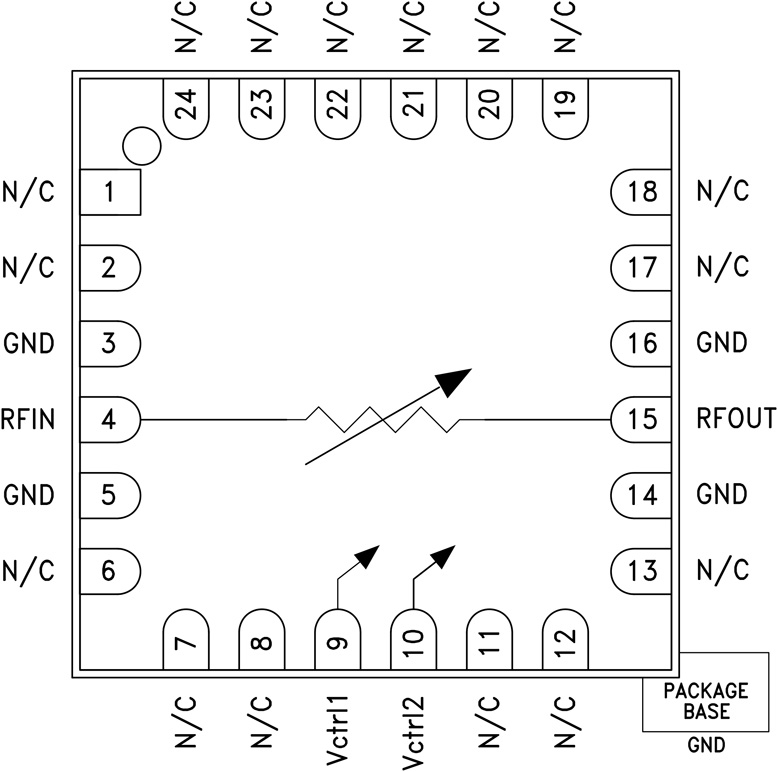

HMC812ALC4是一款吸收式电压可变衰减器(VVA)，工作频率范围为5 - 30 GHz，非常适合必须利用模拟DC控制信号来控制超过30 dB幅度范围的RF信号电平。它集成了由两个模拟电压Vctrl1和Vctrl2控制的分流型衰减器。衰减器要达到最佳线性度性能，首先第一衰减级的Vctrl1在-5V至0 V范围内变化，Vctrl2固定为-5V。然后第二衰减级的控制电压Vctrl2应在-5V至0V范围内变化，Vctrl1固定为0V。HMC812ALC4采用符合RoHS标准的4x4 mm QFN无引脚陶瓷封装。

此外，如果Vctrl1和Vctrl2引脚连接在一起，仅需稍微降低输入IP3性能便可实现全模拟衰减范围。具体应用包括微波、点对点和VSAT无线电中的AGC电路和多增益级温度补偿。

应用

点对点无线电
VSAT无线电
测试仪器仪表
微波传感器
军事、ECM和雷达
