ADI亚德诺 ADRF5702 产品介绍
2026-03-09
0次
特性
- 频率范围：50MHz至20GHz
- 衰减范围：31.875dB，步长为0.125dB
- 低插入损耗
- 典型值1.4dB，最高6GHz（5V电源）
- 典型值1.8dB，最高12GHz（5V电源）
- 典型值2.6dB，最高20GHz（5V电源）
- 衰减精度：−(0.1 + 2.0%)的衰减状态（典型值，高达20GHz）
- 步进误差：−0.30dB（典型值，最高20GHz）（5V电源）
- 高线性度
- 输入P0.1dB
- 衰减状态<8dB：典型值32dBm（5V电源）
- 衰减状态≥8dB：典型值29dBm（5V电源）
- 输入IP3
- 衰减状态<16dB：典型值55dBm（5V电源）
- 衰减状态≥16dB：典型值50dBm（5V电源）
- 输入P0.1dB
- 高RF功率处理
- 平均27dBm(ATTIN)
- 32dBm峰值（5V供电，衰减状态<8dB）
- 29dBm峰值（5V供电，衰减状态≥8dB）
- 27 dBm热切换
- RF幅度建立时间（50%触发控制至最终RF输出的0.05dB）：140ns
- 所有衰减状态下的回波损耗一致
- 单电源供电：5V或3.3V
- 无低频杂散，无内部电压生成
- 串行和并行模式控制，CMOS/LVTTL兼容

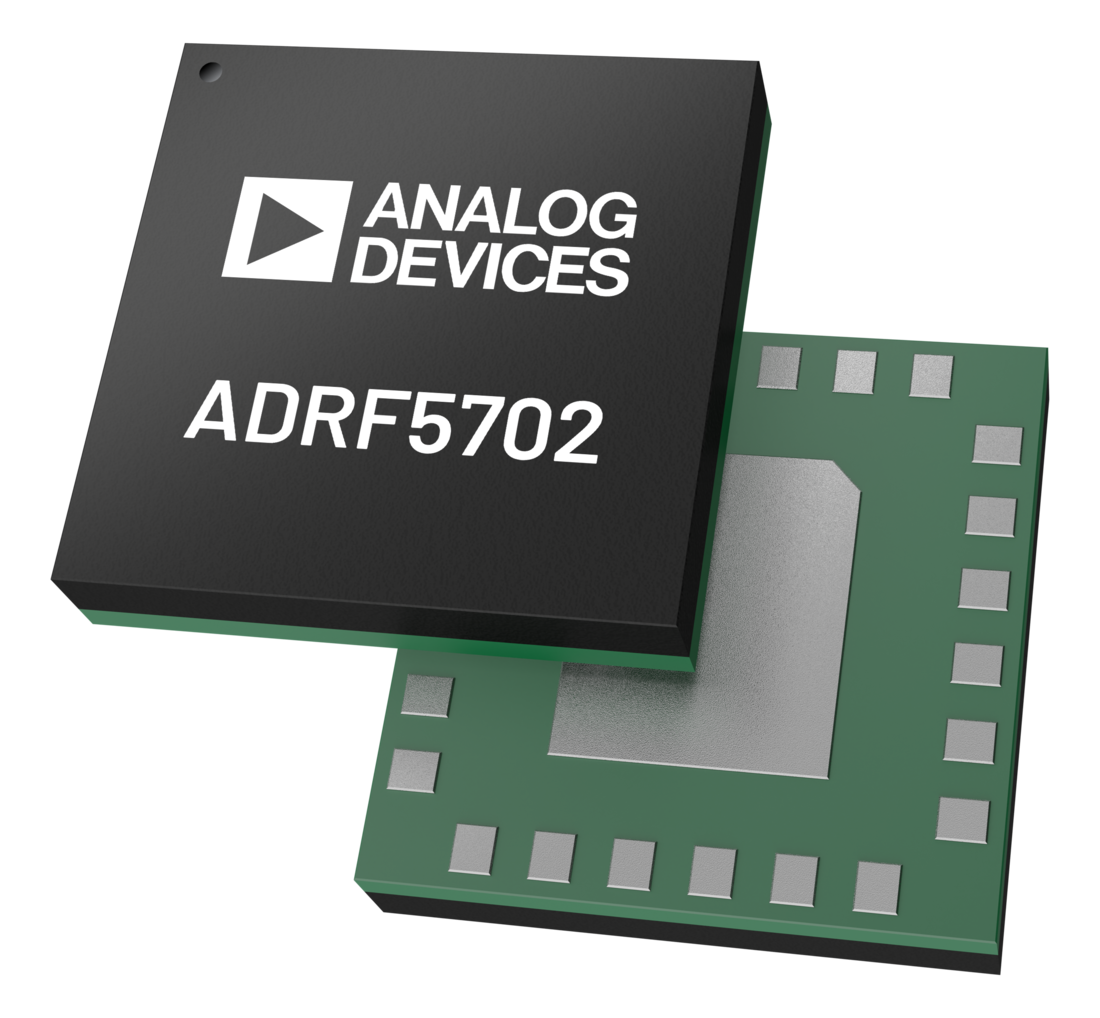

- 24引脚、4.0mm × 4.0mm，基板栅格阵列(LGA)封装
产品详情和应用

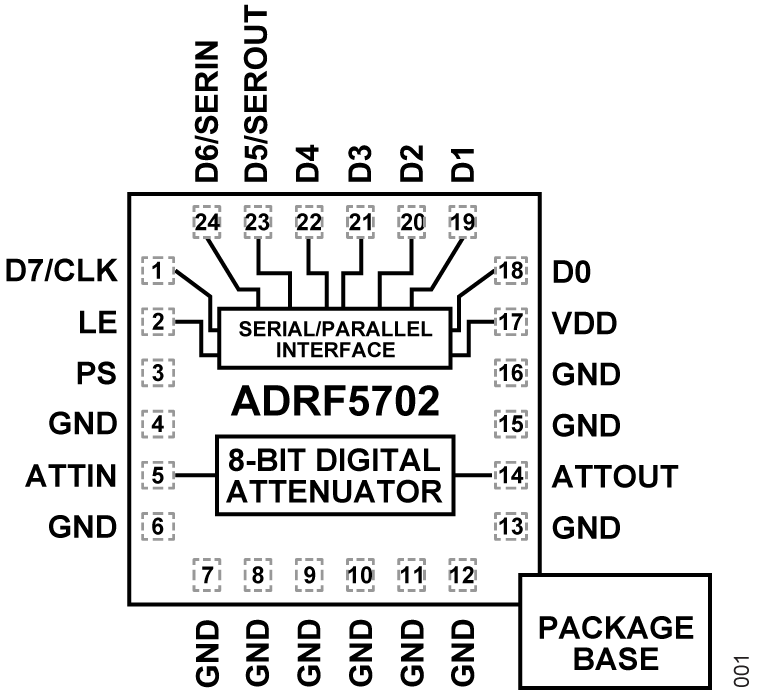

ADRF5702是一款8位数字衰减器，衰减范围为31.875dB，步长为0.125dB，采用绝缘硅(SOI)工艺制造。
工作频率范围为50MHz至20GHz，具有低于2.6dB的插入损耗，且衰减精度优异。对于ATTIN引脚的所有状态，ADRF5702的RF输入功率处理能力为平均值27dBm，峰值29dBm。
ADRF5702需要5V或3.3V的单电源电压。除“电气规格”部分给出的值外，不支持其他中间供电电压等级。
ADRF5702支持串行或并行模式控制，具有互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。
ADRF5702 RF端口设计用于匹配50 Ω的特征阻抗。
ADRF5702采用24引脚、4.0mm × 4.0mm、基板栅格阵列(LGA)封装，工作温度范围−40°C至+105°C。
