ADI亚德诺 ADRF5703 产品介绍
2026-03-09
0次
特性
- 频率范围：9kHz 至 20GHz
- 衰减范围：31.75dB，步长为 0.25dB
- 低插入损耗
- 典型值 1dB，最高可达 6GHz
- 直至 12 GHz：1.3 dB（典型值）
- 典型值 1.7dB，最高 20GHz
- 衰减精度：−（衰减状态的 4%）或 +（0.1）典型值高达 20GHz
- 步进误差：典型值 0.20dB，最高可达 20GHz
- 高线性度
- 输入 P0.1dB
- 衰减状态 < 16dB:ATTIN 时典型值为 33dBm
- 衰减状态≥16dB：ATTIN 时典型值为 31dBm
- 输入 IP3：ATTIN 时典型值为 55dBm
- 输入 P0.1dB
- 高 RF 功率处理能力
- ATTIN 时平均 27dBm
- ATTIN 峰值为 30dBm
- ATTIN 处 27dBm 热切换
- RF 幅度稳定时间（50% 触发控制至最终 RF 输出的 0.05dB）：典型值 1μs
- 所有衰减状态下的回波损耗一致
- 单电源供电，降额功率处理
- 无低频杂散，无内部电压产生
- 串行和并行模式控制，兼容 CMOS 和 LVTTL

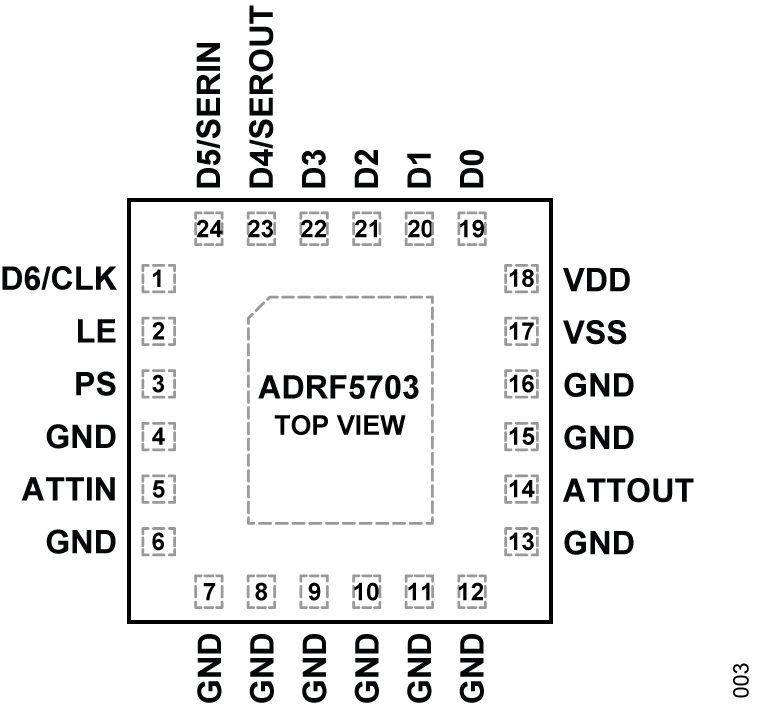

- 24 端子、4.0mm × 4.0mm、平面栅格阵列 (LGA) 封装
产品详情和应用

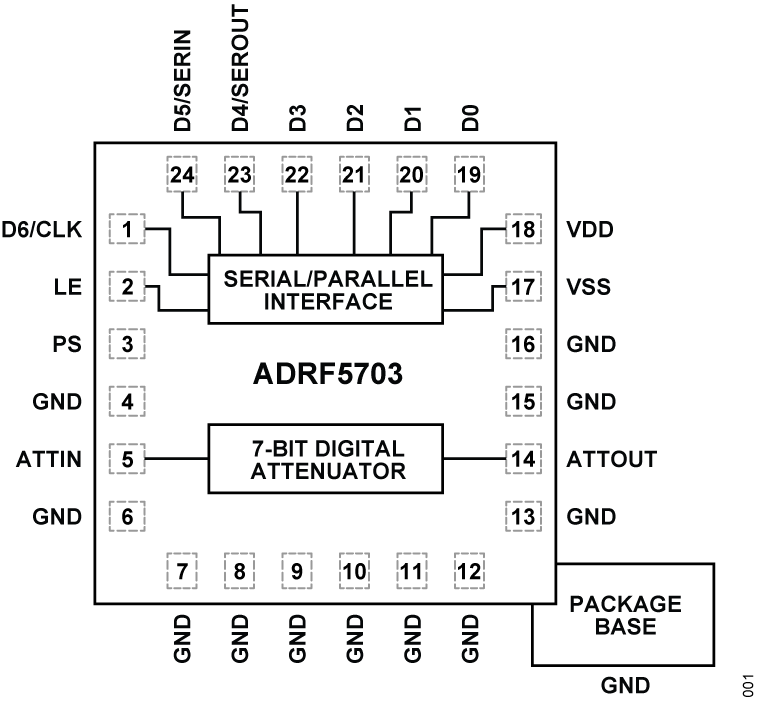

ADRF5703 是一款 7 位数字衰减器，具有 31.75dB 衰减范围和 0.25dB 步长，采用绝缘体上硅 (SOI) 工艺制造。
该设备的工作频率范围为 9kHz 至 20GHz，插入损耗优于 1.7dB，衰减精度极佳。对于来自 ATTIN 引脚的所有状态，ADRF5703 的 RF 输入功率处理能力为平均值 27dBm 和峰值 30dBm。
ADRF5703 采用双电源电压 +3.3V 和 −3.3V 运行。该设备还可以采用单电源电压（VDD）供电，同时负电源电压（VSS）接地。在此工作条件下，小信号性能得以保持，而开关特性、线性度和功率处理性能则降低，请参见数据表中的表 2。
该设备具有串行或并行模式控制和互补金属氧化物半导体 (CMOS)/低压晶体管到晶体管逻辑 (LVTTL) 兼容控制。

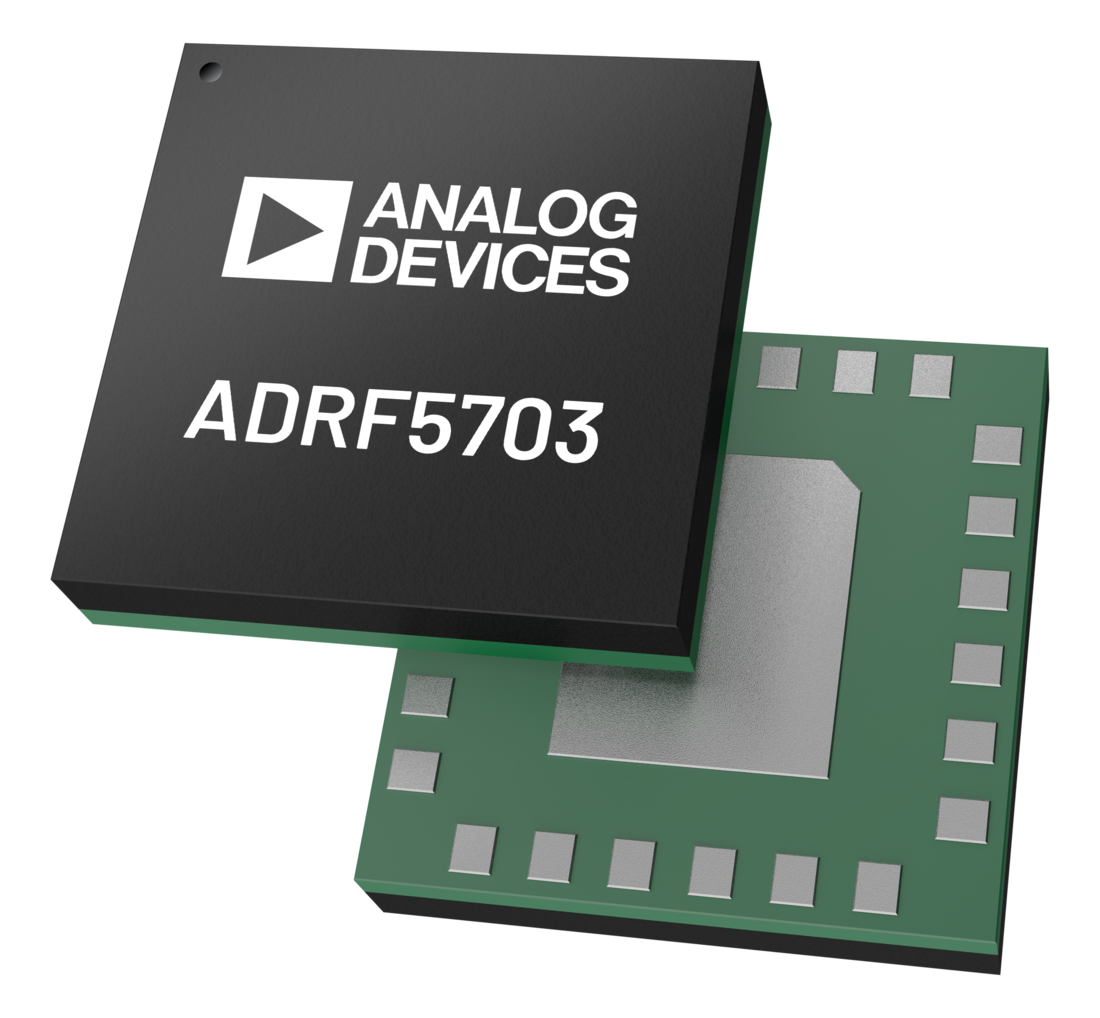

ADRF5703 采用 24 端子、4.0mm × 4.0mm、基板栅格阵列 (LGA) 封装，可在 −40°C 至 +105°C 范围内工作。
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施：5G 毫米波
- 军用射频、雷达和电子对抗措施 (ECM)
- 微波射频和甚小孔径终端 (VSAT)
