ADAR4000

推荐用于新设计

2 GHz 至 18 GHz、单波束、4 元件波束形成器

ADI亚德诺 ADAR4000 产品介绍
2026-03-09 0次

特性


  • 宽带,2 GHz 至 18 GHz 频率范围
  • 单输入,四输出
  • 真正的时间延迟核心,适用于宽带无斜视操作
    • 0 ps 至 508 ps 范围,分辨率为 4 ps
    • 0 ps 至 254 ps 范围,2 ps 分辨率
  • 31.5 dB 增益调节范围,步长为 0.5 dB
  • 4 位引脚可编程设备地址设置
  • 片上序列发生器
  • 通过寄存器、RAM 或 FIFO 进行波束更新
  • 可编程放大器偏置

产品详情和应用


ADAR4000 是一款 2 GHz 至 18 GHz 单输入、四输出波束形成器 IC (BFIC),针对相控阵发射应用进行了优化。真正的基于时间延迟的核心,可确保无波束偏斜宽带操作。时间延迟单元 (TDU) 的满量程延迟可设置为 254 ps 或 508 ps,最小步长分别为 2 ps 和 4 ps。在 2 GHz 时,相位调整范围为 365°,而在 18 GHz 时,最小相位步长为 13°。

每条路径还具有一个 31.5 dB 数字步进衰减器 (DSA),步长为 0.5 dB。

所有片上寄存器的控制都是通过简单的 3 线或 4 线串行端口接口 (SPI) 进行的。四个地址引脚允许 SPI 控制同一串行线路上的最多 16 个设备。

片上随机存取存储器 (RAM) 和先进先出 (FIFO) 存储器分别最多可存储 64 个和 16 个波束状态。片上序列器可用于选择和推进波束状态,其来源可以是 RAM 或 FIFO。

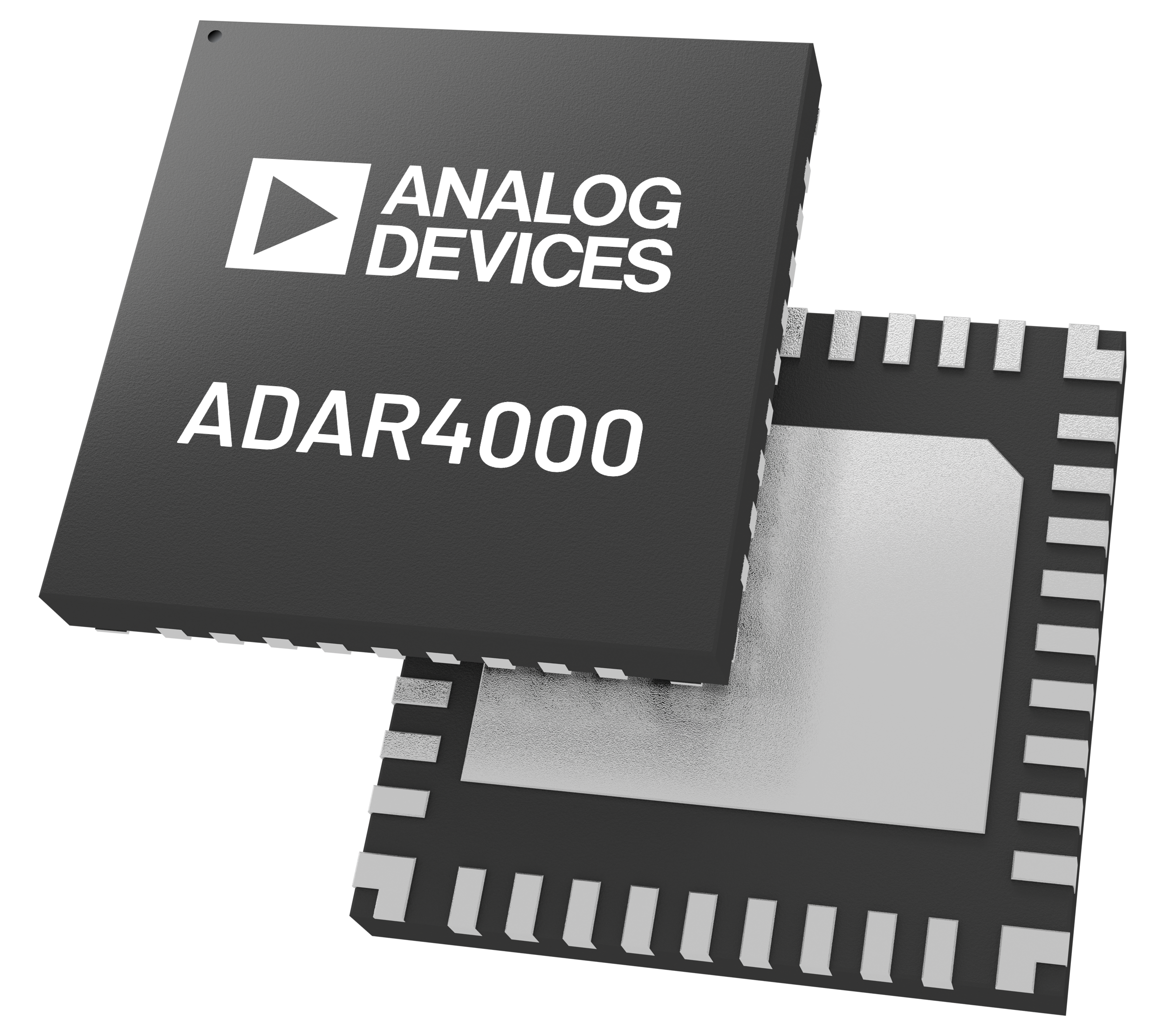

ADAR4000 采用 36 引脚 6 mm × 6 mm LFCSP 封装,额定工作温度范围为 −40°C 至 +85°C。

ADAR4000 采用 36 引线 6mm × 6mm LFCSP 封装,额定温度范围为 −40°C 至 +85°C。

应用

  • 相控阵通信链路
  • 卫星通信(SATCOM)
  • 相控阵雷达
  • 电子战
  • 测试与测量设备
