特性

产品详情和应用

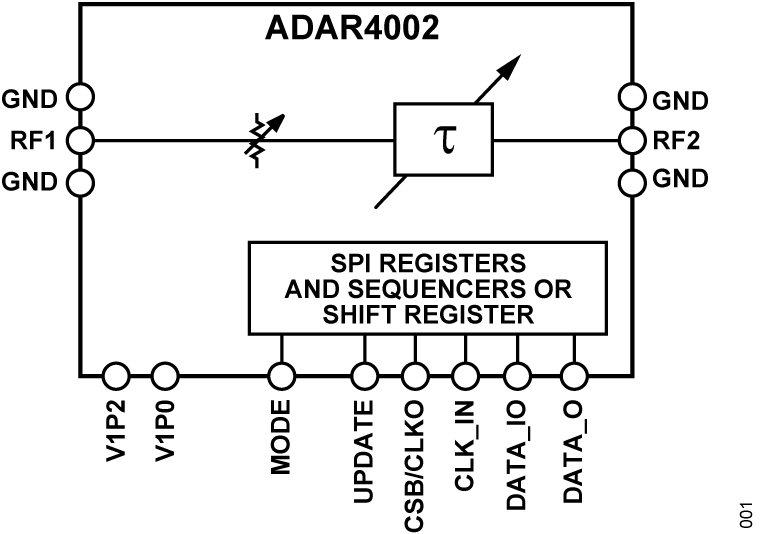

ADAR4002-CSL 是一款低功耗宽带、双向、单通道、真实时间延迟单元 (TDU) 和数字步进衰减器 (DSA)。IC 具有 18.5 GHz 的带宽，频率范围为 0.5GHz 至 19 GHz，两个 RF 端口上的输入阻抗均为 50 Ω。TDU 具有两个可编程最大时间延迟，每个都有 7 位控制。范围 0 的最大延迟为 508 ps，分辨率为 4 ps（典型值）。此范围用于较低频率，其中 ADAR4002-CSL 的插入损耗较小，并且需要更多时间延迟才能实现完整的 360° 相位覆盖。范围 1 的最大延迟为 254 ps，分辨率为 2 ps（典型值）。与范围 0 相比，此范围的插入损耗较小，并且在 ADAR4002-CSL 具有较高插入损耗且需要较少时间延迟和较小分辨率的较高频率下很有用。DSA 具有 6 位分辨率，衰减范围为 0 dB 至 31.5 dB，步长为 0.5 dB。

ADAR4002-CSL 旨在通过串行端口接口 (SPI) 或移位寄存器提供灵活的数字控制，以允许将多个芯片菊花链连接在一起。ADAR4002-CSL 包含 32 个 TDU 和 DSA 状态的寄存器内存。该存储器与片上序列器相结合，允许通过 UPDATE 引脚实现快速双向存储器推进。

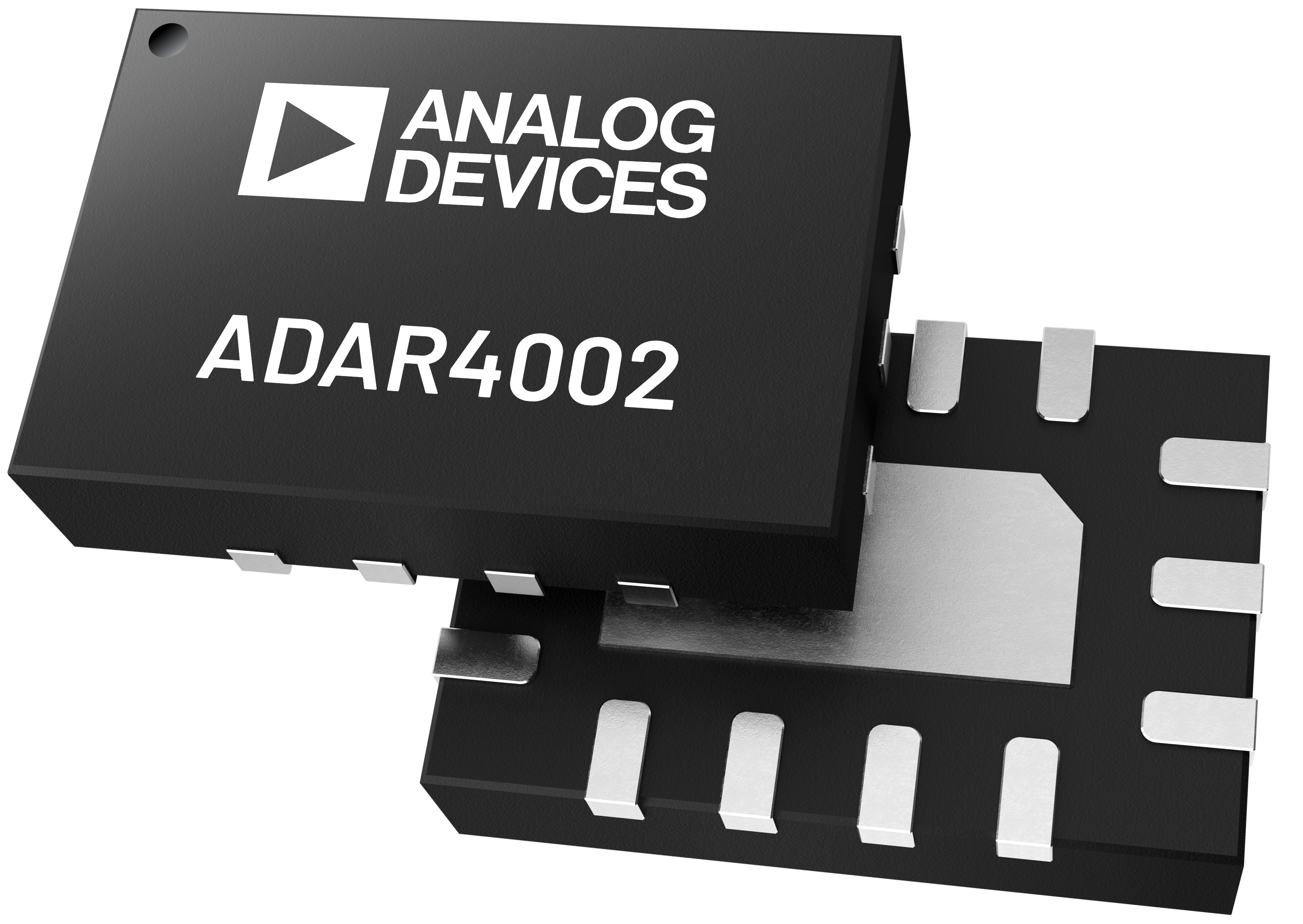

ADAR4002-CSL 采用 14 引脚、3 mm × 2 mm LFCSP 封装，额定工作温度范围为 −40°C 至 +85°C。有关其他应用和技术信息，请参阅“商业太空产品计划”手册和 ADAR4002 数据手册。

应用
