特性

产品详情和应用

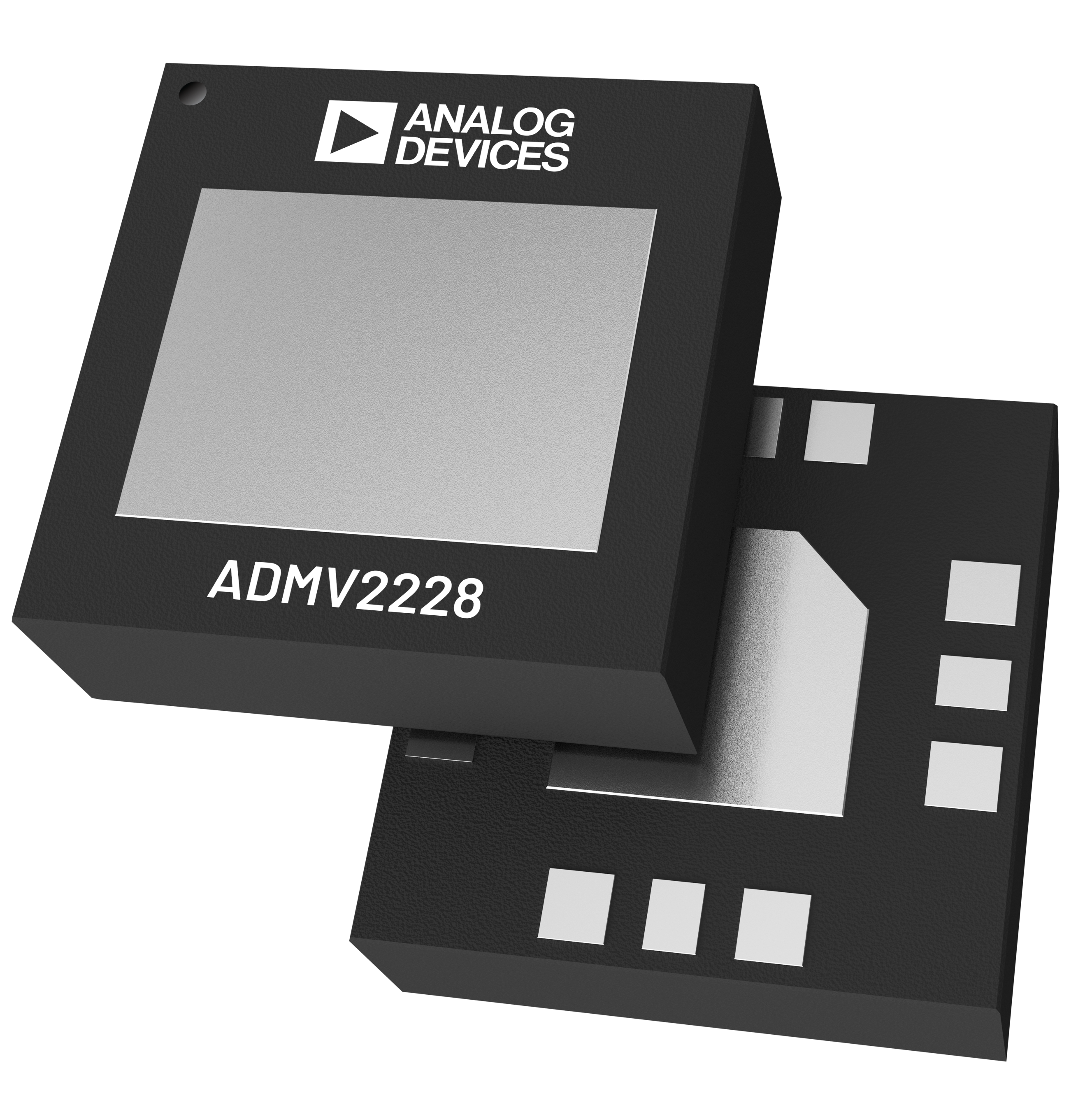

ADMV2228 是一款板载双极化、表面贴装、单元件天线。ADMV2228 工作频率在 24.0 GHz 至 29.5 GHz 之间，能够在 5G 新无线电（NR）N257、N258 和 N261 频段内工作。ADMV2228 通过在表面贴装元件中提供整个元件天线堆叠来简化天线阵列板设计，从而可以根据应用设计和组装小型或大型阵列。

ADMV2228 具有针对两种极化的对称馈电和辐射模式，允许根据馈电方案在电路板上旋转套件。

通过使未使用的极性引脚悬空或接地，ADMV2228 可以用作单极化天线。或者，它可以相对于水平面以 45° 的角度组装，形成具有倾斜（±45°）极化的双极化天线。

对于圆极化，对天线馈电端口应用 90° 相移（由延迟线或任何类似机制引入）。

ADMV2228 采用紧凑型 3.25 毫米 × 3.25 毫米基板栅格阵列 [LGA] 封装，工作温度范围为 −55°C 至 +135°C。

应用

• 5G 毫米波应用
• 宽带通信
